超高速万兆以太网摄像机

超高速万兆以太网摄像机

更多的细节 | 更快的速度 | 更低的成本

是什么让我们与众不同：

1.<1%的CPU利用率
我们负责开发技术，将服务器端CPU利用率和延迟保持在难以置信的低水平，从而实现完整的解决方案。为此，我们利用Mellanox的VMA和Rivermax以及Cspi的MVA等技术将所有数据包处理卸载到网络接口卡（NIC）。这将导致不到1%的CPU利用率，并且大约仅增加100μs的延迟。

2.多摄像机精确同步
我们在虚拟现实或广播领域的许多客户在每个系统中使用多个摄像头。这意味着两个或多个摄像机将同时拍摄图像，需要精确同步，以确保分析高速事件的最佳结果。我们所有的相机都支持IEEE1588PTP同步。PTP功能是通过我们的紧急eSDK软件支持的，其中包括功能代码示例，让您开始。

3.可选择长达10公里的电缆
我们的相机具有连接器选项，如RJ45和SFP+（10GigE）和SFP28（25GigE）。它们提供多种选择，以满足所有应用的电缆长度要求。选项包括直连铜线、单模式和多模式模块收发器，适用于1米到10公里的电缆长度。

相关产品

视觉控制器CK_IMGPRO 1802

我们是世界上第一个提供万兆和二万五千兆以太网摄像机的供应商!

是什么让我们与众不同：

1. <1%的CPU利用率

我们负责开发技术，使服务器端的CPU利用率和延迟低得惊人，以实现完整的解决方案。因此，我们使用mellanox的VMA和Rivermax技术以及CSPI的MVA技术，将所有的数据包处理卸载到网络接口卡（NIC）。这将使CPU的利用率低于1%，延迟只增加约100μs。

2. 多个摄像机的精确同步

我们在虚拟现实或广播领域的许多客户在每个系统中使用多个摄像机。这意味着两个或更多的摄像机将同时拍摄图像，需要精确的同步以确保分析高速事件的最佳效果。我们所有的摄像机都支持IEEE1588PTP同步。PTP功能由我们的应急eSDK软件支持，其中包括功能代码样本，让你入门。

3. 可以选择最长10公里的电缆

我们的摄像机有RJ45和SFP+（10GigE）和SFP28（25GigE）等连接器选项。他们提供各种选择，以满足所有应用的电缆长度要求。选项包括直接连接铜、单模和多模模块收发器，电缆长度从1米到10公里。

应用

作为10GigE和25GigE的专家，我们为您的高速应用需求提供广泛的区域扫描和线扫描摄像头，从虚拟现实到体育广播、检查和自动化，以及ITS/交通监控。

虚拟现实

多种选择，实现完美的高速拍摄

我们的相机型号旨在提高任何VR、AR或MR制作的质量和效率。优点包括超高的数据/帧速率、摄像机网络支持和精确的多摄像机同步、多播视频技术和布线选项。

检验与自动化

区域扫描、线扫描相机和极化传感器选项

我们的相机广泛应用于检测和自动化领域。高速摄影机为那些希望获得更高生产力、更好质量或安全控制或改进自动化任务的人提供了新的机会。

运动技术

高分辨率、快速帧速率和精确同步

众所周知，专业运动中的照片处理可能是相机最经典的成像应用。高速摄像机的可用性为新的可能性打开了大门，从提高爱好者的体验到使用球门线技术、即时回放、数码裁判/裁判、或者详细的动作分析（来举几个例子）做出正确的判罚。

ITS/交通

室外成像挑战的解决方案

从公路监控到公路收费或ANPR（自动车牌识别），机器视觉和高速摄像机为ITS和交通应用提供了许多好处，可以在最具挑战性的条件下提供可靠和高质量的图像数据。

关于我们的测试过程

CK的测试过程包括以下阶段：

1、与CK的销售工程师确定你的目标

因为每个视觉项目都代表一组独特的挑战。我们的目标是了解项目成功的关键因素。CK的销售工程师与您合作，了解您的测试目标是什么，以及哪些功能最能满足目标。

2、提出测试解决方案

一旦明确了测试目标，我们就提出了一个专门满足这些目标的解决方案。典型的提案概述了项目任务、可交付成果、进度和成本。我们使用您的测试需求和规范来设计满足您的目标的解决方案。

3、完善提案

如有必要，我们对提案进行改进，以便就满足所有指定测试标准、时间表和预算的最终计划达成共识。

4、执行计划

我们执行测试计划，使用我们行之有效的测试方法和行业最佳实践，按时、按预算完成所有测试任务。

在测试项目期间，将项目状态与缺陷报告和测试摘要进行通信。缺陷报告可在我们的销售工程师实时获取。

我们在项目执行期间以及测试项目的所有其他阶段提供个性化的关注。

5、项目完成和下一测试周期计划

在测试项目完成时，客户收到项目的最终可交付成果。这可能是最终的报告、测试自动化脚本或其他测试文档。

此外，大多数项目还会收到一份详细的状态报告，其中概述了测试项目的进度。这对于功能测试项目特别有用，在功能测试项目中，可以提供关于特定问题区域的有用摘要信息和进一步测试的建议。

然后，我们与客户一起确定是否需要另一个测试周期，如果需要，还需要多少进一步的测试。

* 为了能够及时处理信息并将结果反馈给您，建议通过邮件方式与我们联系：点击发送邮件

一、10GigE Area Scan

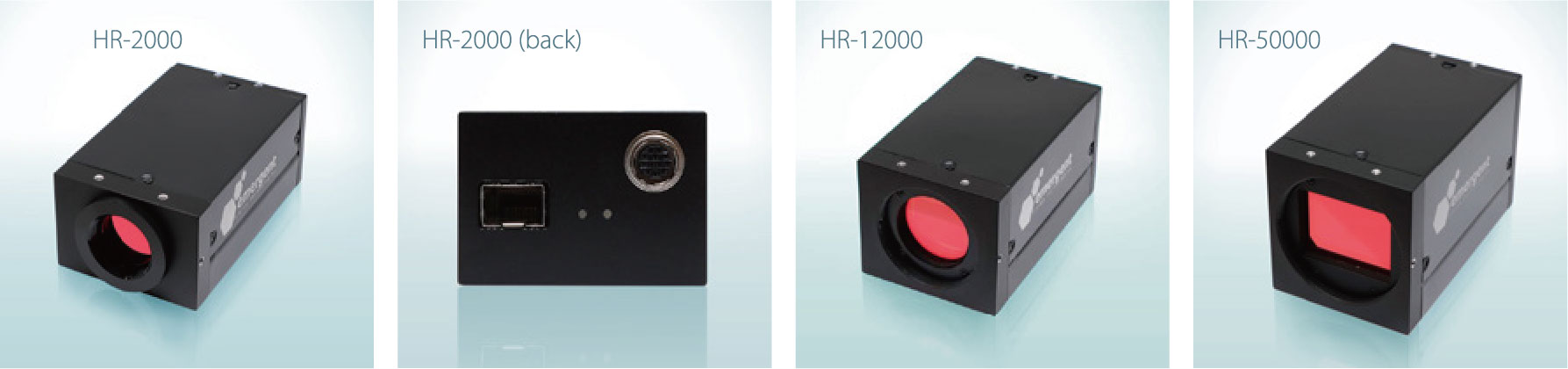

HR-系列区域扫描相机 - 10GigE SFP+接口

Model	Sensor	Resolution	Megapixels	Sensor Type	Max Frame Rate	Cell Size	Standard Mount	Dimensions (mm)	Variants¹
HR-2000	CMV2000	2048×1088	2 MP	2/3"CMOS	338 fps	5.5 µm	C Mount	97x58x40	M,C,NIR
HR-3000-S	IMX252	2048×1536	3.2 MP	1/18"CMO5	216 fps	3.45 µm	C Mount	97x58x40	M,C
HR-4000	CMV4003	2048×2048	4 MP	1"CMOS	179 fps	5.5 µm	C Mount	97x58x40	M,C,NIR
HR-5000-S	lM250	2448×2048	5 MP	2/3"CMOS	163 fps	3.45 µm	C Mount	97x58x40	M,C,POL
HR-8000-S	MX255	4096×2160	8.9 MP	1"CMOs	110 fps	3.45 µm	C Mount	97x58x40	M,C
HR-12000-S	IMX253	4096×3000	12 MP	1.1"CMOS	80 fps	3.45 µm	C Mount	97x58x40	M,C,POL
HR-12000	CMV12000	4096×3072	12 MP	28mm" CMOS	84 fps	5.5 µm	M42	97x58x50	M,C
HR-20000	CMV20000	5120×3840	20 MP	35mm "CMOS	32 fps	6.4 µm	M52	97x58x61	M,C
HR-50000	CMV50000	7920×6004	50 MP	35mm" CMOS	23 fps	4.6 µm	M52	97x58x61	M,C

注：¹ M = Monochrome, C = Color, NIR = Near-infrared, POL = Polarized

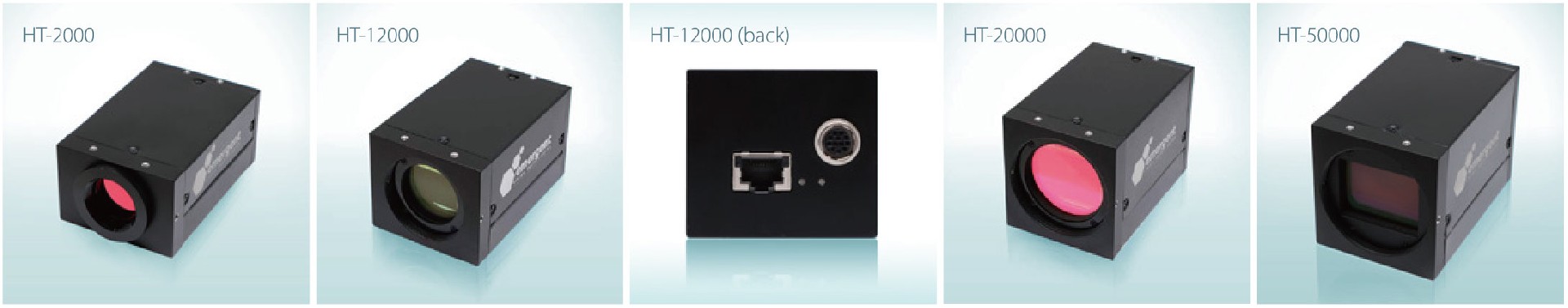

HT-系列区域扫描摄像机 - 10GBaseT - RJ45接口

Model	Sensor	Resolution	Megapixels	Sensor Type	Max Frame Rate	Cell Size	Standard Mount	Dimensions(mm)	Variants1
HT-2000	CMV2000	2048×1088	2 MP	2/3"CMOS	338 fps	5.5 µm	C Mount	88x58x39	M,C,NIR
HT-3000-S	IMX252	2048×1536	3.2 MP	1/18"CMO5	216 fps	3.45 µm	C Mount	88x58x39	M,C
HT-4000	CMV4000	2048×2048	4 MP	1"CMOS	179 fps	5.5 µm	C Mount	88x58x39	M,C,NIR
HT-5000-S	lM250	2448 x 2048	5 MP	2/3"CMOS	163 fps	3.45 µm	C Mount	88x58x39	M,C,POL
HT-8000-S	MX255	4096×2160	8.9 MP	1"CMOs	110 fps	3.45 µm	C Mount	88x58x39	M,C
HT-12000-S	IMX253	4096×3000	12 MP	1.1"CMOS	80 fps	3.45 µm	C Mount	88x58x39	M,C,POL
HT-12000	CMV12000	4096×3072	12 MP	28mm" CMOS	84 fps	5.5 µm	M42	88x58x50	M,C
HT-20000	CMV20000	5120×3840	20 MP	35mm" CMOS	32 fps	6.4 µm	M52	88x58x60	M,C
HT-50000	CMV50000	7920×6004	50 MP	35mm" CMOS	23 fps	4.6 µm	M52	88x58x60	M,C

注：¹M = Monochrome, C = Color, NIR = Near-infrared, POL = Polarized

一、10GigE Area Scan

二、10GigE Line Scan

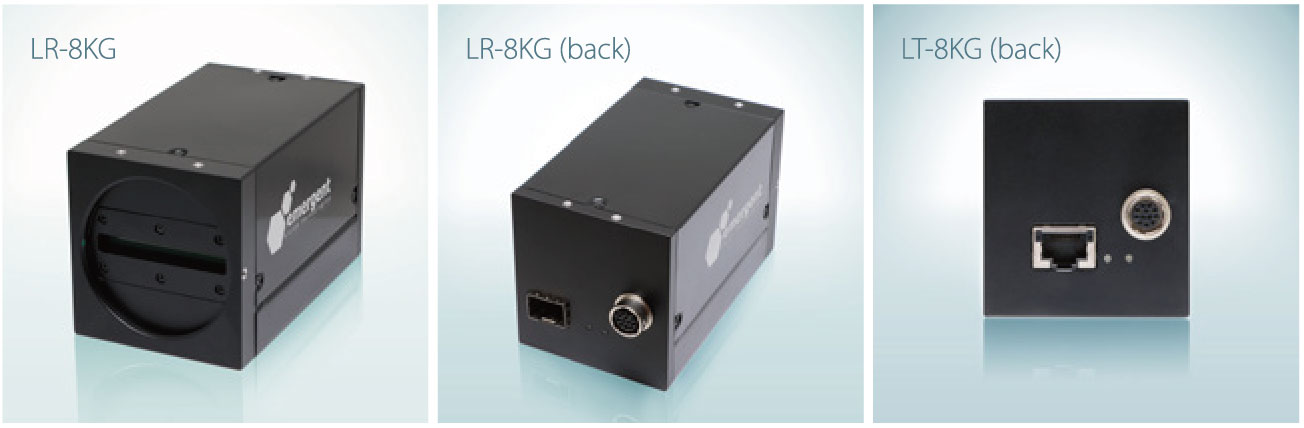

PACE线路扫描摄像机 - 10GigE SFP+和RJ45 10GBaseT接口

Model	Interface	Sensor	Resolution	Line Scan Mode	Sensor Scanning Width	Cell Size	Standard Mount	Dimensions (mm)
LR-8KG	G 10GigE SFP+	GL0816 CMOS sensor	8192 pixels horizonta	Single line - 137KHz - 8K, Trilinear - 45KHz - 8K	40.96mm	5 μm (H) x 5 μm (V)	M52	97 x 58 x 60
LT-8KG	10GBaseT–RJ45	GL0816 CMOS sensor	8192 pixels horizontal	Single line - 137KHz - 8K, Trilinear - 45KHz - 8K	40.96mm	5 μm (H) x 5 μm (V)	M52	88 x 58 x 60

三、25GigE Area Scan

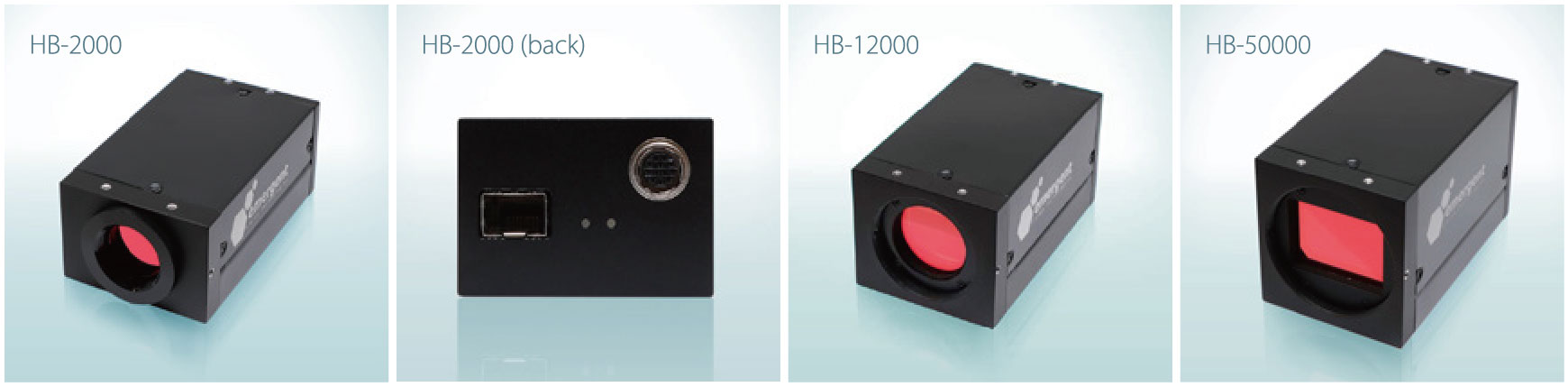

BOLT区域扫描相机 - 25GigE SFP28接口

Model	Sensor	Resolution	Megapixels	SensorType	Ma× Frame Rate	Cell Size	Standard Mount	Dirmensions(mm)
HB-500-S	IMX426	812×620	0.50MP	1/1.7 CMOS	1594.7 fps	9µm	C Mount	97×58×40
HB-1800-S	IMX425	1604×1100	1.76MP	1.1" CMOS	662.1 fps	9µm	C Mount	97×58×40
HB-2000-S	IMX422	1624×1240	2.01MP	1/1.7 CMOS	477.6 fps	4.5µm	C Mount	97×58×40
HB-2800-5	IMX421	1936× 1464	2.8 MP	2/3" CMOS	409.2 fps	4.5µm	C Mount	97×58×40
HB-5000-G	GWAX2505	2600×2160	5.61MP	1/2" CMOS	290 fps	2.5µm×2.5µm	C Mount	97×58×40
HB-7000-S	IMX420	3208× 2200	7.06MP	1.1" CMOS	207.1fps	4.5µm	C Mount	97×58×40
HB-9000-G	GMAX2509	4200×2160	9.07MP	2/3" CMOS	290 fps	2.5µm×2.5µm	C Mount	97×58×40
HB-12000	CMV12000	4096× 3072	12MP	28mm CMOS	188 frs	5.5µm square	M42	97×58×50
HB-16000-SB	IMX532	5320× 3032	16.13MP	1.1 CMOS	145 fps	2.74µm×2.74µm	C Mount	97×58×40
HB-17000-S	IMX387	5456×3076	16.8MP	Four Thirds CMOS	61 fps	3.45µm square	M52	97×58×60
HB-20000-S	IMX367	4416×4428	19.5MP	Four Thirds CMOS	43 fps	3.45µm square	M52	97×58×60
HB-20000-SB	IMX531	4504×4504	20.28 MP	1.1 CMOS	100 fps	2.74µm×2.74urm	C Mount	97×58× 40
HB-25000-G	GMAX0505	5120×5120	26.21MP	1.1 CMOS	75 fps	2.5µm×2.5µm	C Mount	97×58× 40
HB-25000-SB	IMX530	5320×4600	24.47MP	1.2 CMOS	98 fps	2.74µm×2.74µm	C Mount	97×58× 40
HB-30000-S	IMX342	6464×4852	31.36MP	APS-C(4:3) CMOS	35.4 fps	3.45µm square	M52	97×58×60
HB-50000	CMV50000	7920 ×6004	50MP	35mm CMOS	30 fps	4.6µm square	M52	97×58×60

四、25GigE Line Scan

ACCEL线扫描相机 - 25GigE SFP28接口

Model

Sensor

Resolution

Line Scan
Mode

Sensor
Scanning
Width

Cell Size

Standard
Mount

Dimensions
(mm)

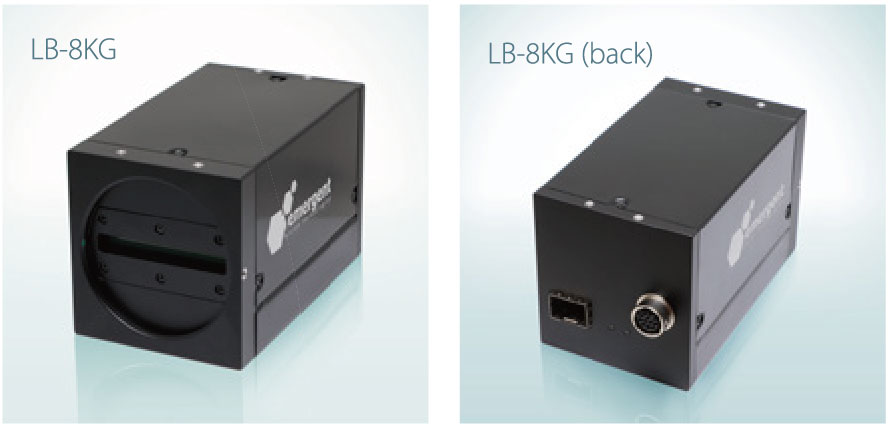

ACCEL LB-8KG

8192 pixels
horizontal

S 8192 pixels
horizontal

Single line - 200KHz - 8K,
Trilinear - 66KHz - 8K

40.96mm

5 μm (H)

5 μm (V)

M52

97 x 58 x 60
