- 环形光源 CK-RL
环形光源就是一圈光，通常由LED或荧光灯点亮。一般来说，它们有12英寸、14英寸和18英寸三种尺寸。你可以把相机放在光圈的中央，光圈通常由内置灯座支撑。这是使用圆形光源的优势之一，因为您的相机直接处于光线的中间。因此，可以获得明亮和无影的光的主题。
CKVision 光源
随着客户对机器视觉性能要求日趋严格，对系统光源要求也不断提高。创科推出的高性价比的系列光源产品，为客户提供了专业的机器视觉打光解决方案，更方便更效率。同时可根据客户要求定制专用尺寸和功能产品。
原材料优势：每一颗LED均经过严格的挑选以及质量测试
产品阵容强大：几十种系列上百种型号供客户选择
多项免费服务：免费借测、免费提供光源解决方案、免费提供测试实验打光，免费提供售前售后服务特殊定制，性价比高！
光源-概述
机器视觉作为当前的热门行业，是计算机视觉的延伸，集结了光学、机械、电子、计算机软硬件等各方面技术，旨在于将所需求的图像特征提取出来，以方便视觉系统的下一步动作,因此图像质量决定了整个机器视觉系统的成败。一张理想的效果图像，直接决定了软件算法的快速性及稳定性,而图像质量的高低又取决于合适的照明方式,因此光源是机器视觉系统中不可忽略的一个重要组件。针对不同的样品、不同的检测内容，光学成像方案也有所不同。
1.环境要求
工作温度：0°C~+70°C
储存温度：-10°C~+70°C
湿度：20~85%（不结冰）
2.光源颜色特征以及可选择的颜色
● 红色R：620~630nm
● 绿色G：525~530nm
● 蓝色B：465~470nm
● 紫外UL:365~395nm
● 红外IN：760~1000nm
○ 白色W：6600k色温
3.光源配件选择光源控制器：模拟控制器、数字控制器、频闪控制器、恒流控制器漫射板可选
延长线：1m,2m,3m,5m,10m可选

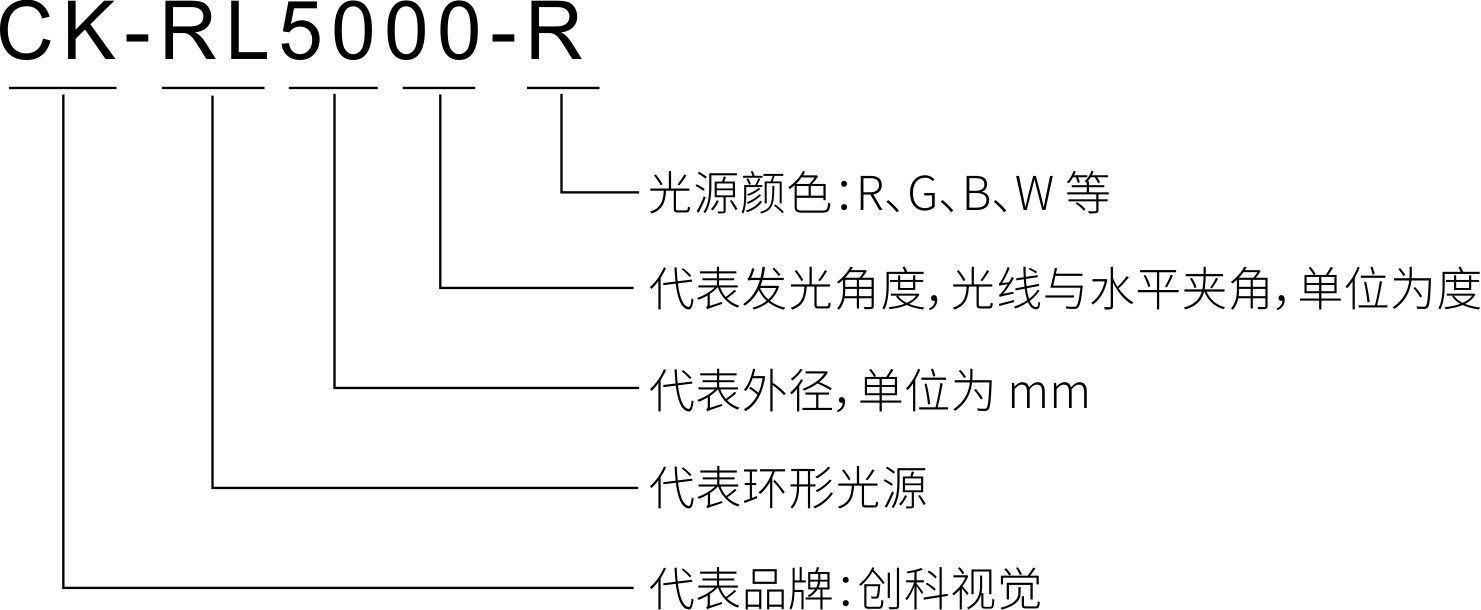

4.光源寿命和型号说明
使用寿命：50000小时（亮度降低至出厂值60%）
颜色可选：X代表颜色，可选红R、绿G、蓝B、白色W、紫外UL（可将微小尘粒检测出来）、红外IN（进行颜色过滤）
如何选择光源
光源选型术语介绍 正向光
光源位于被测物的上方，光线照射在被测物表面，根据光源的发光角度可分为高角度光源、低角度光源，以及包含高、低角度的无影光源。
高角度光
光路描述： 光线与水平面角度>45“称为高角度光。
效果分析： 高角度照射，光线经被测物表面平整部分反射后进入镜头，图像效果表现为灰度值较高不平整部分反射光进入不了镜头，图像效果表现为灰度值较低。
主要应用： 定位、字符检测、轮廓检测、划伤检测、尺寸测量。
常用光源： 高角度环形光、条形光、面光、同轴光、点光等。
低角度光光路描述: 光线与水平面角度<45°称为低角度光。
效果分析: 低角度照射，被测物表面平整部分的反射光无法过入镜头，图像效果表现为灰度值较低;不平整部分的反射光进入镜头，图像效果表现为灰度值较高。
主要应用: 定位、字符检测、轮廓检测、划伤检测、尺寸测量。
常用光源: 低角度环形光、条形光、线光等。
无影光光路描述: 通过结构或漫射板改变光路，最终发光角度包含了高角度和低角度。
效果分析: 兼具了高角度光和低角度光的效果，使被测物得到了多角度的照射，表面纹理、皱褶被弱化，图像上整体均匀。
主要应用: 定位、尺寸测量、弧形产品表面检测。
常用光源: 圆顶光、环形无影光、方形无光、灯箱等。
同轴光
光路描述：反射光线与镜头平行，称为同轴光。
效果分析：光线经过平面反射后，与光轴平行地进入镜头。此时被测物相当于一面镜子，图像体现的是光源的信息，当“镜子”出现凹凸不平时，将格外地明显。
主要应用：划痕、压印、凹凸点检测、轮廓检测。
常用光源：同轴光、平行同轴光、面光、线光。
背光
光源位于被测物的下方，无遮档时，光线直接进入镜头，图像灰度值很高;由于被测物遮挡了光线，图像上灰度值很低，所以得到了被测物的轮廓信息。
漫射背光
光路描述：光源经过漫射板散射发光。
效果分析：提取轮廓时，对于有厚度、有弧度的产品，图像上边缘发虚，不够锐利;而对于扁平的产品，图像效果稳定，性价比高。
主要应用：定位、尺寸测量、有无检测、缺陷检测。
常用光源：面光。
平行背光
光路描述：通过平行结构使光源发出平行光。
效果分析：平行光能够精确得到不规则被测物的外轮廓，使诸如圆柱形产品，或有倒角、圆角的产品边缘成像清晰、锐利。一般配合远心镜头使用，精度很高。
主要应用：尺寸测量。
常用光源：平行面光、平行同轴光。
结构光
光路描述：通过特殊结构使光源发出清晰的线阵列或点阵列。
效果分析：光源投射到被测物上，缺陷会使得光斑阵列图案发生扭曲。
主要应用：平整度检测。
常用光源：结构光。
亮场
背景灰度值高，特征灰度值低。
暗场
背景灰度值低，特征灰度值高。
颜色选取技巧
根据被测物本身的颜色特征，使用对应的波长来提
高对比度。常用以下两种方法:
1、直接采用单色光源照射
2、使用白光加上单色带通滤镜
红外光
利用红外光的良好穿透性，可以过滤被测物表面的大分子干扰。
紫外光
利用荧光效应检测UV胶和隐形码，另一方面，与红
外光相反，弱穿透性可用于检测透明产品中的隐形特征。
偏光
使用偏光光源消除部分反光。

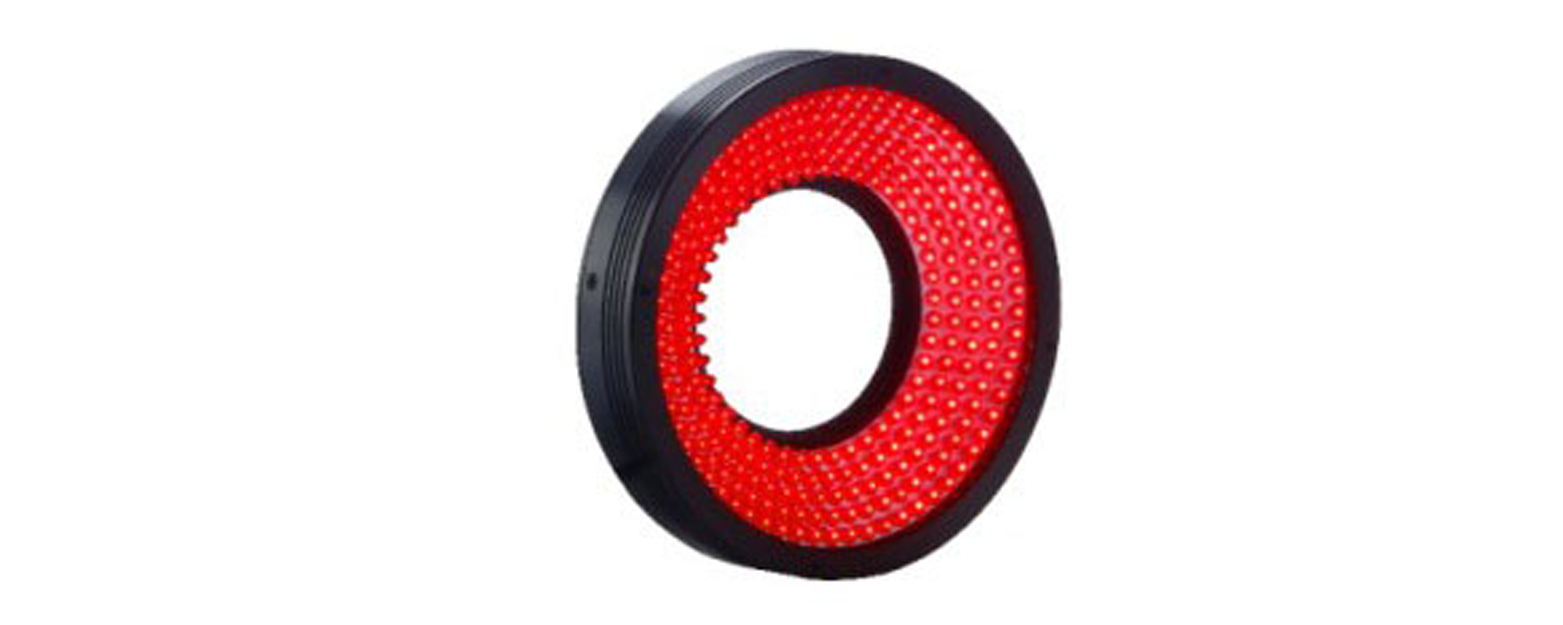

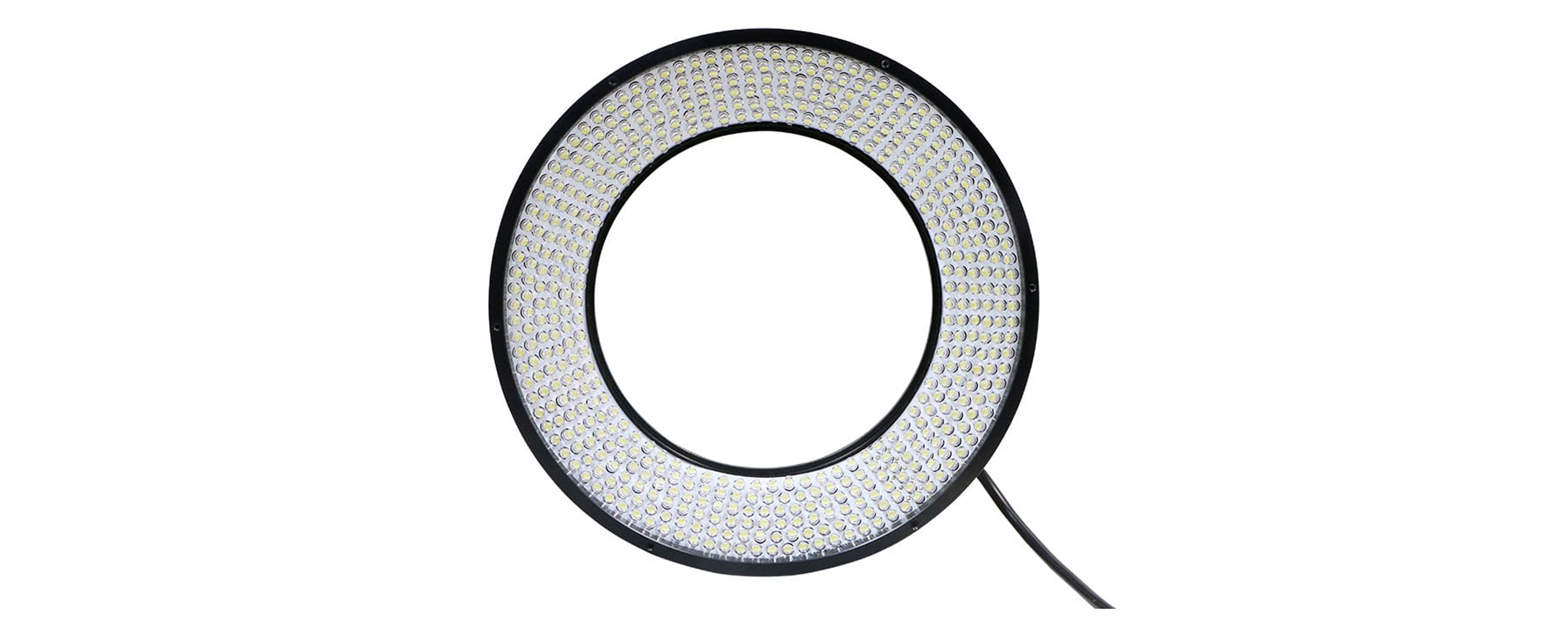

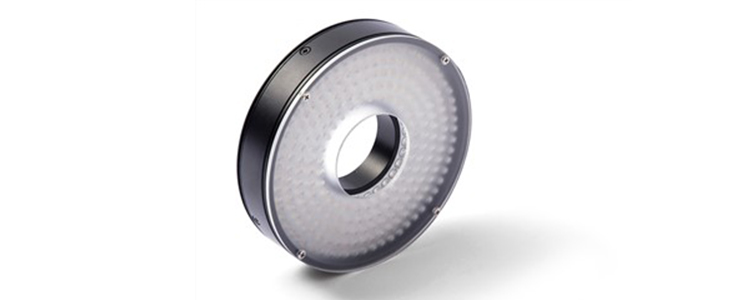

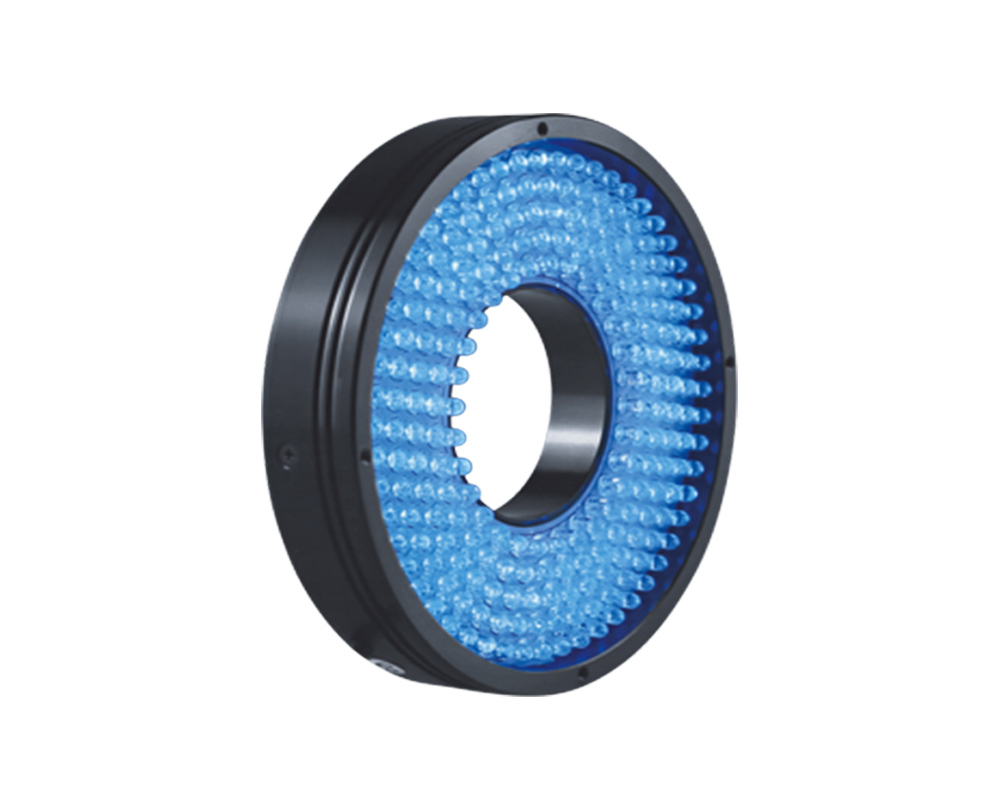

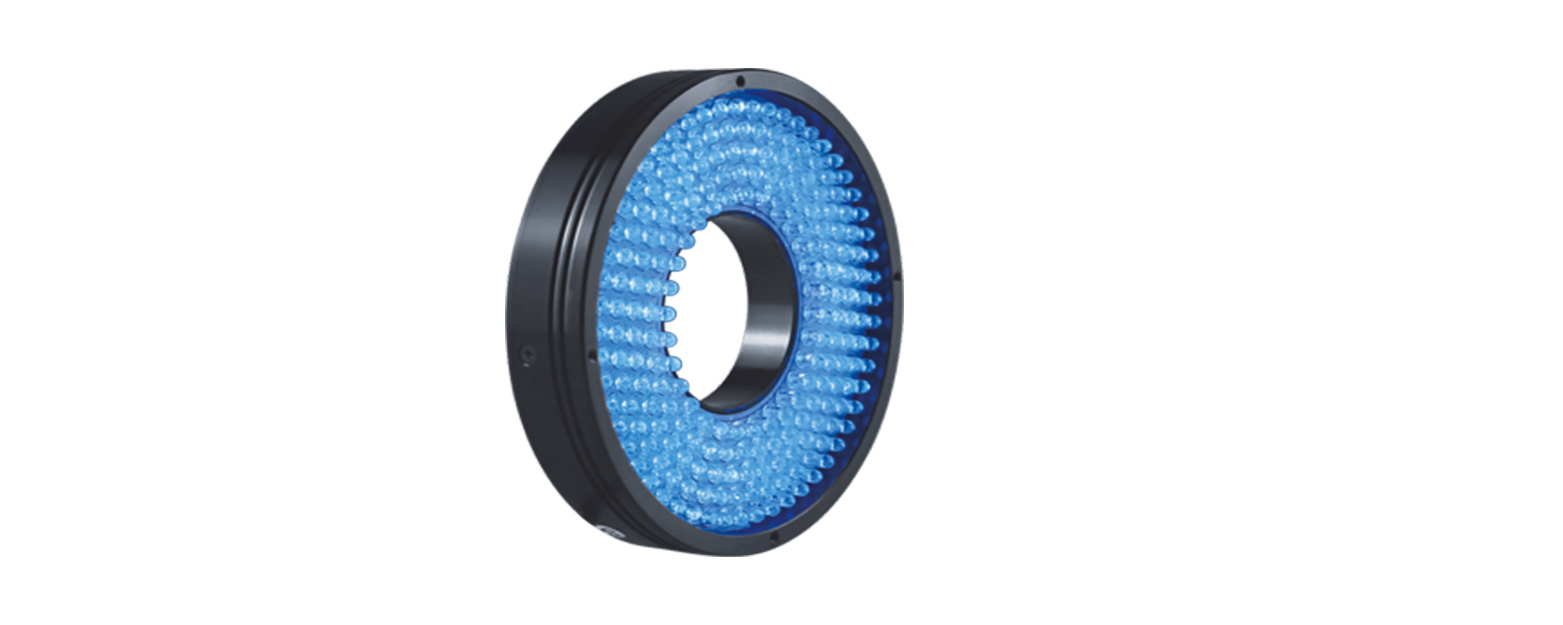

环形光源 CK-RL
环形光源提供不同角度的照明，可以突出物体的三维信息，有效解决对角照明阴影问题。光源表面采用型材设计，扩大了散热面积，提高了光源的散热性能。
产品特点
◆ 高密度LED陈列，高亮度
◆ 结构紧凑设计，节省安装空间
◆ 可选配漫射板，使光线均匀扩散
◆ 独特的散热构造，提高光源稳定性
◆ 环型光360度照射，突出产品三维信息
◆ 多种角度，多种直径，多种亮度可选

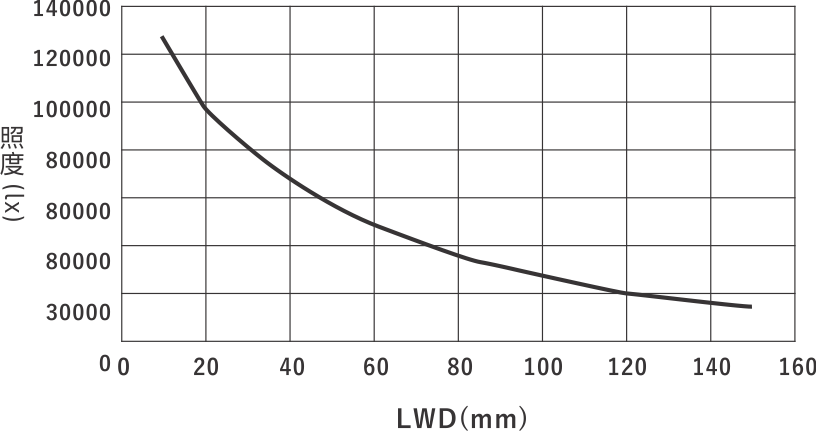

照度曲线图

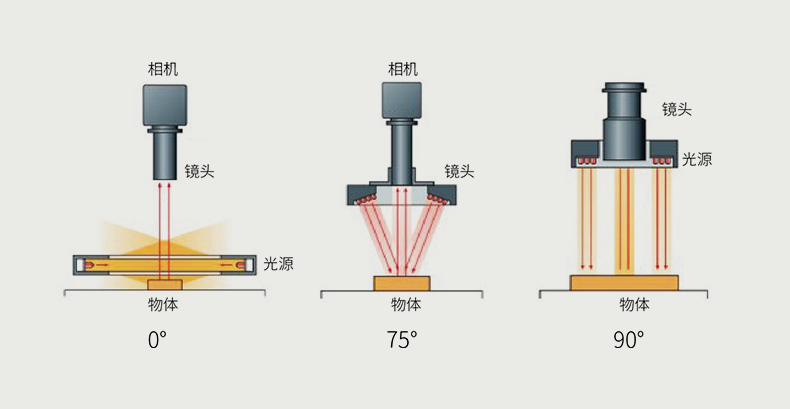

打光示意图
成像实例

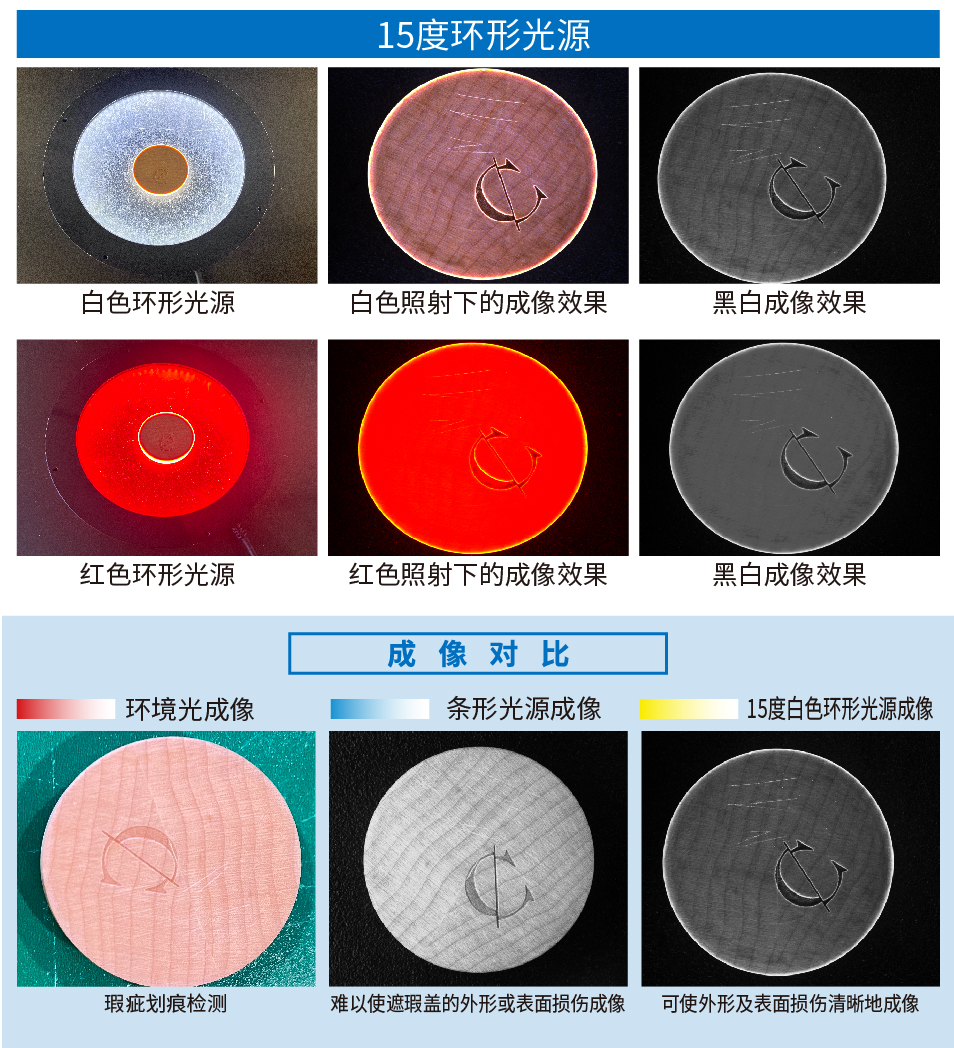

1、瑕疵划痕检测

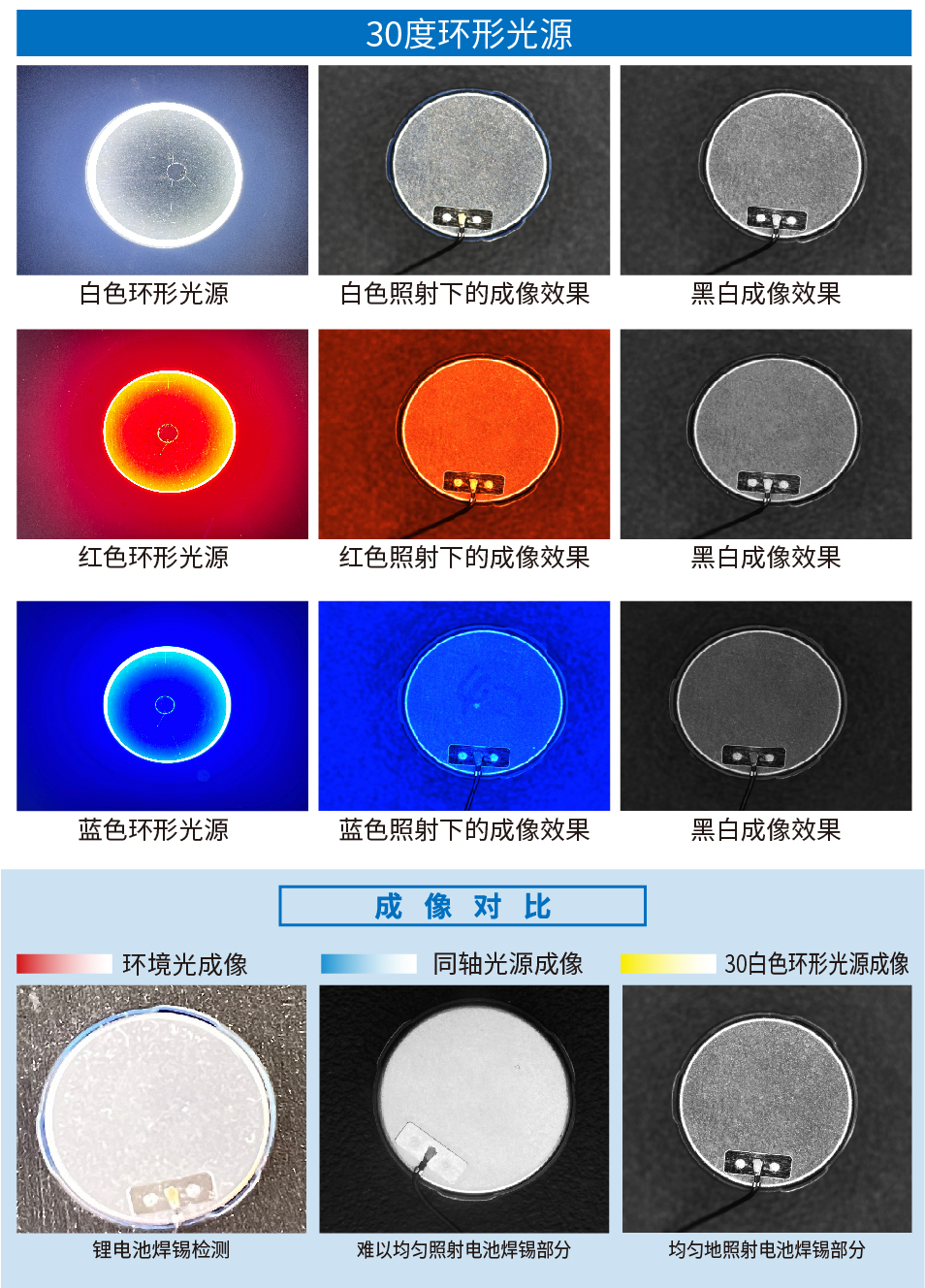

2、锂电池焊锡检测

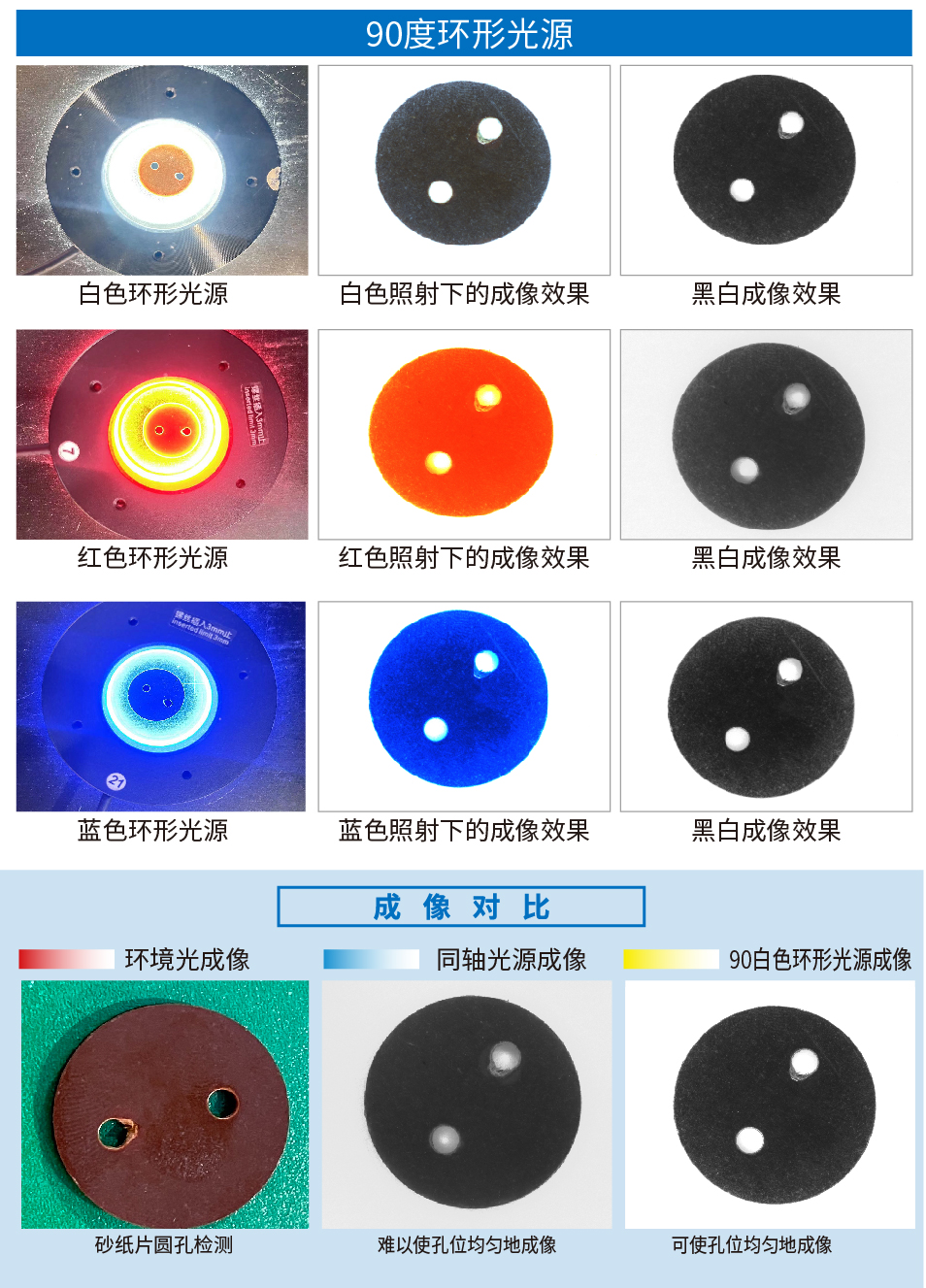

3、砂纸片圆孔检测
适应范围：
◆ 五金件尺寸测量 ◆ 机械手定位 ◆ MARK点定位 ◆ 表面缺陷检测 ◆ PCB基板检测 ◆ 晶圆异物检测 ◆ 各种字符丝印检测 ◆ 塑料容器检查 | ◆ 各种损伤与缺陷检测 ◆ 二维码、一维码条码读取 ◆ 基板上的零件检测 ◆ 金属表面的刻印 ◆ 各种边缘提取 ◆ 药品的异物混入检测 ◆ 电子元件检查 ◆ 成电路特性检查 | ◆ 玻璃端面的缺陷检测 ◆ O型环外观检测 ◆ 各种边缘检测 ◆ 收缩薄膜的结合部检测 ◆ 橡胶的字符检测 ◆ 各种颜色识别检测 ◆ 显微镜照明 ◆ 一般外观检查和液体校正 |
产品基本特性：
波长/色温 | 红色 | 620-630nm | 绿色 | 520-530nm |
蓝色 | 465-475nm | 白色 | 5000-7000k | |
保存环境 | 温度 | -20-60℃ | 湿度 | 20-85%RH(非凝结） |
使用环境 | 0-40℃ | |||
选配件 | 光源延长线3/5米选配 | |||
适配控制器 | CK-HDT24-70W-4DT 数字光源控制器 | |||

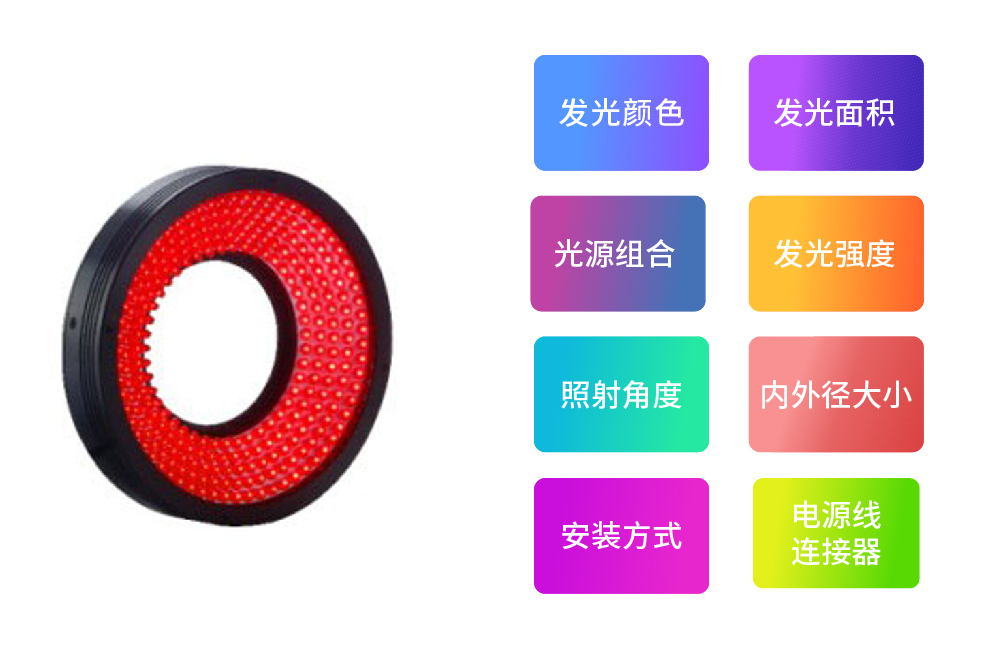

特殊定制项目
关于我们的测试过程
CK的测试过程包括以下阶段：
1、与CK的销售工程师确定你的目标
因为每个视觉项目都代表一组独特的挑战。我们的目标是了解项目成功的关键因素。CK的销售工程师与您合作，了解您的测试目标是什么，以及哪些功能最能满足目标。
2、提出测试解决方案
一旦明确了测试目标，我们就提出了一个专门满足这些目标的解决方案。典型的提案概述了项目任务、可交付成果、进度和成本。我们使用您的测试需求和规范来设计满足您的目标的解决方案。
3、完善提案
如有必要，我们对提案进行改进，以便就满足所有指定测试标准、时间表和预算的最终计划达成共识。
4、执行计划
我们执行测试计划，使用我们行之有效的测试方法和行业最佳实践，按时、按预算完成所有测试任务。
在测试项目期间，将项目状态与缺陷报告和测试摘要进行通信。缺陷报告可在我们的销售工程师实时获取。
我们在项目执行期间以及测试项目的所有其他阶段提供个性化的关注。
5、项目完成和下一测试周期计划
在测试项目完成时，客户收到项目的最终可交付成果。这可能是最终的报告、测试自动化脚本或其他测试文档。
此外，大多数项目还会收到一份详细的状态报告，其中概述了测试项目的进度。这对于功能测试项目特别有用，在功能测试项目中，可以提供关于特定问题区域的有用摘要信息和进一步测试的建议。
然后，我们与客户一起确定是否需要另一个测试周期，如果需要，还需要多少进一步的测试。
* 为了能够及时处理信息并将结果反馈给您，建议通过邮件方式与我们联系：点击发送邮件
* 为了能够及时处理信息并将结果反馈给您，建议通过邮件方式与我们联系： 点击发送邮件
环形光源 CK-RL
选型说明
|
|
参数表
| 序号 | 创科型号 | 颜色 | 功率(W) | 灯珠圈数 | 外形尺寸(mm) | 尺寸图 | 3D图 | |||
| R | G/B/W | 外径 | 内径 | 高度 | ||||||
| 1 | CK-RL5000 | ●●●○ | 0.8 | 1.2 | 1 | 50 | 14 | 10 | 下载 | 下载 |
| 2 | CK-RL5015 | ●●●○ | 1.6 | 2.4 | 2 | 50 | 17 | 20 | 下载 | 下载 |
| 3 | CK-RL5030 | ●●●○ | 1.96 | 3.2 | 2 | 50 | 19.5 | 17.5 | 下载 | 下载 |
| 4 | CK-RL5045 | ●●●○ | 1.6 | 2.8 | 2 | 50 | 17.85 | 22 | 下载 | 下载 |
| 5 | CK-RL5060 | ●●●○ | 2 | 3.6 | 2 | 50 | 21.5 | 22 | 下载 | 下载 |
| 6 | CK-RL5075 | ●●●○ | 2 | 2.8 | 2 | 50 | 18 | 20 | 下载 | 下载 |
| 7 | CK-RL5090 | ●●●○ | 1.6 | 2.8 | 2 | 50 | 25 | 21.2 | 下载 | 下载 |
| 序号 | 创科型号 | 颜色 | 功率(W) | 灯珠圈数 | 外形尺寸(mm) | 尺寸图 | 3D图 | |||
| R | G/B/W | 外径 | 内径 | 高度 | ||||||
| 1 | CK-RL7000 | ●●●○ | 1.2 | 2 | 1 | 70 | 34 | 9 | 下载 | 下载 |
| 2 | CK-RL7015 | ●●●○ | 4 | 6.7 | 3 | 70 | 44 | 23.5 | 下载 | 下载 |
| 3 | CK-RL7030 | ●●●○ | 3.2 | 4.8 | 2 | 70 | 36 | 22 | 下载 | 下载 |
| 4 | CK-RL7045 | ●●●○ | 4.4 | 6.3 | 3 | 70 | 35 | 24 | 下载 | 下载 |
| 5 | CK-RL7060 | ●●●○ | 4.2 | 6 | 3 | 70 | 32.6 | 21.5 | 下载 | 下载 |
| 6 | CK-RL7075 | ●●●○ | 4.2 | 6 | 3 | 70 | 32 | 22.5 | 下载 | 下载 |
| 7 | CK-RL7090 | ●●●○ | 4.4 | 11 | 3 | 70 | 36 | 21.5 | 下载 | 下载 |
| 序号 | 创科型号 | 颜色 | 功率(W) | 灯珠圈数 | 外形尺寸(mm) | 尺寸图 | 3D图 | |||
| R | G/B/W | 外径 | 内径 | 高度 | ||||||
| 1 | CK-RL9000 | ●●●○ | 2 | 2.8 | 1 | 90 | 54 | 10 | 下载 | 下载 |
| 2 | CK-RL9015 | ●●●○ | 5.9 | 8.3 | 3 | 90 | 49 | 24 | 下载 | 下载 |
| 3 | CK-RL9030 | ●●●○ | 6.3 | 9.5 | 3 | 90 | 50 | 23 | 下载 | 下载 |
| 4 | CK-RL9045 | ●●●○ | 7.1 | 12 | 4 | 90 | 46 | 23 | 下载 | 下载 |
| 5 | CK-RL9060 | ●●●○ | 7.1 | 12 | 4 | 90 | 42 | 24 | 下载 | 下载 |
| 6 | CK-RL9075 | ●●●○ | 6.3 | 11 | 4 | 90 | 44 | 24 | 下载 | 下载 |
| 7 | CK-RL9090 | ●●●○ | 5.5 | 7.9 | 3 | 90 | 50 | 20 | 下载 | 下载 |
| 序号 | 创科型号 | 颜色 | 功率(W) | 灯珠圈数 | 外形尺寸(mm) | 尺寸图 | 3D图 | |||
| R | G/B/W | 外径 | 内径 | 高度 | ||||||
| 1 | CK-RL10000 | ●●●○ | 2 | 2.8 | 1 | 100 | 60 | 10 | 下载 | 下载 |
| 2 | CK-RL10015 | ●●●○ | 4.4 | 6.3 | 2 | 100 | 70 | 18 | 下载 | 下载 |
| 3 | CK-RL10030 | ●●●○ | 6.7 | 11 | 3 | 100 | 62 | 24 | 下载 | 下载 |
| 4 | CK-RL10045 | ●●●○ | 8.3 | 12 | 4 | 100 | 50 | 25 | 下载 | 下载 |
| 5 | CK-RL10060 | ●●●○ | 8.3 | 12 | 4 | 100 | 50 | 23 | 下载 | 下载 |
| 6 | CK-RL10075 | ●●●○ | 5.1 | 7.5 | 3 | 100 | 50 | 20 | 下载 | 下载 |
| 7 | CK-RL10090 | ●●●○ | 8.3 | 14 | 5 | 100 | 40 | 20 | 下载 | 下载 |
| 序号 | 创科型号 | 颜色 | 功率(W) | 灯珠圈数 | 外形尺寸(mm) | 尺寸图 | 3D图 | |||
| R | G/B/W | 外径 | 内径 | 高度 | ||||||
| 1 | CK-RL12000 | ●●●○ | 2.8 | 4 | 1 | 120 | 86 | 9 | 下载 | 下载 |
| 2 | CK-RL12015 | ●●●○ | 9.1 | 15 | 4 | 120 | 82 | 26 | 下载 | 下载 |
| 3 | CK-RL12030 | ●●●○ | 8.3 | 14 | 3 | 120 | 80 | 25 | 下载 | 下载 |
| 4 | CK-RL12045 | ●●●○ | 17 | 28 | 7 | 120 | 60 | 35 | 下载 | 下载 |
| 5 | CK-RL12060 | ●●●○ | 15 | 24 | 6 | 120 | 54 | 32.5 | 下载 | 下载 |
| 6 | CK-RL12075 | ●●●○ | 11 | 15 | 4 | 120 | 72 | 18 | 下载 | 下载 |
| 7 | CK-RL12090 | ●●●○ | 8.7 | 13 | 3 | 120 | 76 | 20 | 下载 | 下载 |
| 序号 | 创科型号 | 颜色 | 功率(W) | 灯珠圈数 | 外形尺寸(mm) | 尺寸图 | 3D图 | |||
| R | G/B/W | 外径 | 内径 | 高度 | ||||||
| 1 | CK-RL15000 | ●●●○ | 7.9 | 11 | 1 | 150 | 106 | 9 | 下载 | 下载 |
| 2 | CK-RL15015 | ●●●○ | 11 | 16 | 3 | 150 | 109 | 24 | 下载 | 下载 |
| 3 | CK-RL15030 | ●●●○ | 14 | 20 | 4 | 150 | 102 | 29 | 下载 | 下载 |
| 4 | CK-RL15045 | ●●●○ | 14 | 20 | 4 | 150 | 101 | 25 | 下载 | 下载 |
| 5 | CK-RL15060 | ●●●○ | 11 | 16 | 3 | 150 | 110 | 23 | 下载 | 下载 |
| 6 | CK-RL15075 | ●●●○ | 9.8 | 15 | 3 | 150 | 100 | 22 | 下载 | 下载 |
| 7 | CK-RL15090 | ●●●○ | 23 | 34 | 10 | 150 | 40 | 20 | 下载 | 下载 |
| 序号 | 创科型号 | 颜色 | 功率(W) | 灯珠圈数 | 外形尺寸(mm) | 尺寸图 | 3D图 | |||
| R | G/B/W | 外径 | 内径 | 高度 | ||||||
| 1 | CK-RL18000 | ●●●○ | 4.4 | 6.3 | 1 | 180 | 140 | 9 | 下载 | 下载 |
| 2 | CK-RL18015 | ●●●○ | 13 | 19 | 3 | 180 | 139 | 24 | 下载 | 下载 |
| 3 | CK-RL18030 | ●●●○ | 24 | 26 | 5 | 180 | 132 | 29 | 下载 | 下载 |
| 4 | CK-RL18045 | ●●●○ | 17 | 24 | 4 | 180 | 130 | 26 | 下载 | 下载 |
| 5 | CK-RL18060 | ●●●○ | 18 | 26 | 4 | 180 | 126 | 23 | 下载 | 下载 |
| 6 | CK-RL18075 | ●●●○ | 17 | 24 | 4 | 180 | 130 | 20 | 下载 | 下载 |
| 7 | CK-RL18090 | ●●●○ | 16 | 23 | 4 | 180 | 130 | 22 | 下载 | 下载 |
| 序号 | 创科型号 | 颜色 | 功率(W) | 灯珠圈数 | 外形尺寸(mm) | 尺寸图 | 3D图 | |||
| R | G/B/W | 外径 | 内径 | 高度 | ||||||
| 1 | CK-RL20000 | ●●●○ | 5.1 | 7.1 | 1 | 200 | 160 | 9 | 下载 | 下载 |
| 2 | CK-RL20015 | ●●●○ | 19 | 28 | 4 | 200 | 155 | 30 | 下载 | 下载 |
| 3 | CK-RL20030 | ●●●○ | 26 | 34 | 5 | 200 | 142 | 33 | 下载 | 下载 |
| 4 | CK-RL20045 | ●●●○ | 15 | 22 | 3 | 200 | 155 | 25 | 下载 | 下载 |
| 5 | CK-RL20060 | ●●●○ | 19 | 27 | 4 | 200 | 150 | 24 | 下载 | 下载 |
| 6 | CK-RL20075 | ●●●○ | 19 | 27 | 4 | 200 | 150 | 20 | 下载 | 下载 |
| 7 | CK-RL20090 | ●●●○ | 44 | 61 | 12 | 200 | 70 | 22.5 | 下载 | 下载 |
| 序号 | 创科型号 | 颜色 | 功率(W) | 灯珠圈数 | 外形尺寸(mm) | 尺寸图 | 3D图 | |||
| R | G/B/W | 外径 | 内径 | 高度 | ||||||
| 1 | CK-RL24000 | ●●●○ | 5.9 | 8.7 | 1 | 240 | 204 | 11 | 下载 | 下载 |
| 2 | CK-RL24015 | ●●●○ | 24 | 34 | 4 | 240 | 195 | 30 | 下载 | 下载 |
| 3 | CK-RL24030 | ●●●○ | 24 | 34 | 4 | 240 | 196 | 29 | 下载 | 下载 |
| 4 | CK-RL24045 | ●●●○ | 24 | 34 | 4 | 240 | 192 | 28 | 下载 | 下载 |
| 5 | CK-RL24060 | ●●●○ | 24 | 33 | 4 | 240 | 190 | 24 | 下载 | 下载 |
| 6 | CK-RL24075 | ●●●○ | 24 | 33 | 4 | 240 | 190 | 20 | 下载 | 下载 |
| 7 | CK-RL24090 | ●●●○ | 51 | 85 | 11 | 240 | 123..5 | 23.2 | 下载 | 下载 |
