视觉控制器CK_IMGPRO 1802

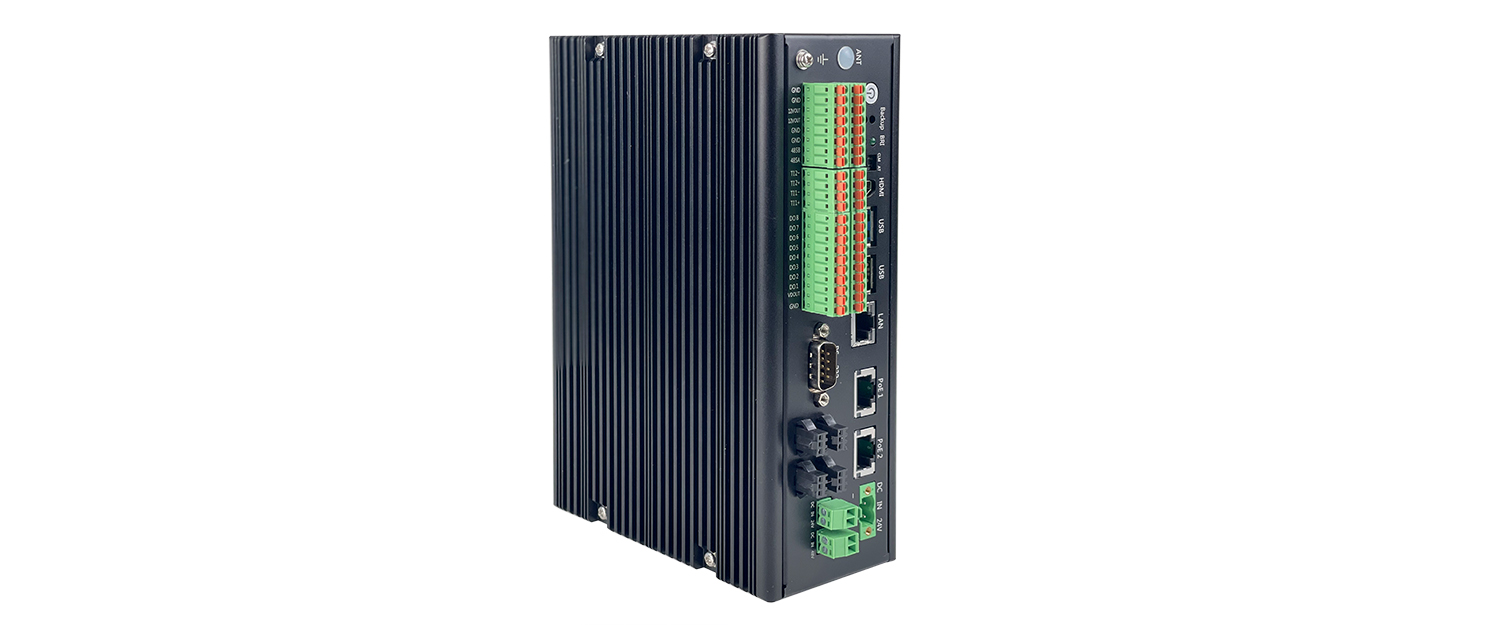

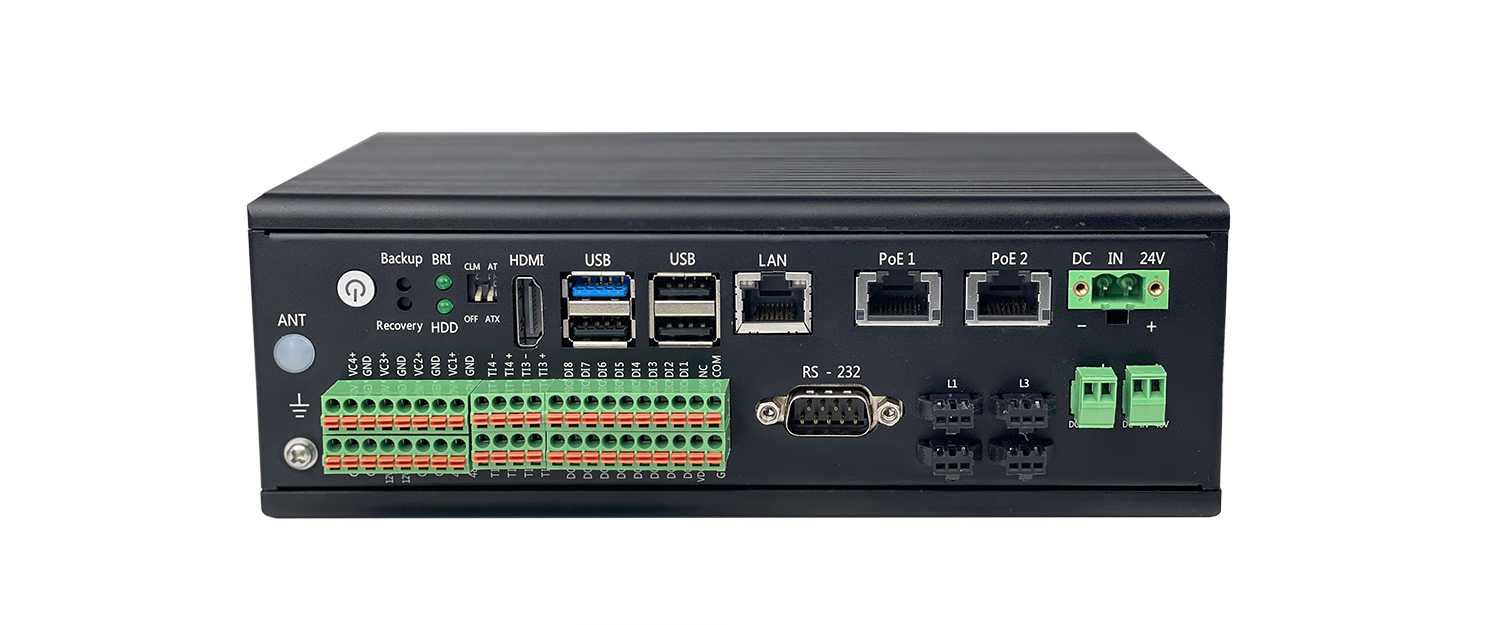

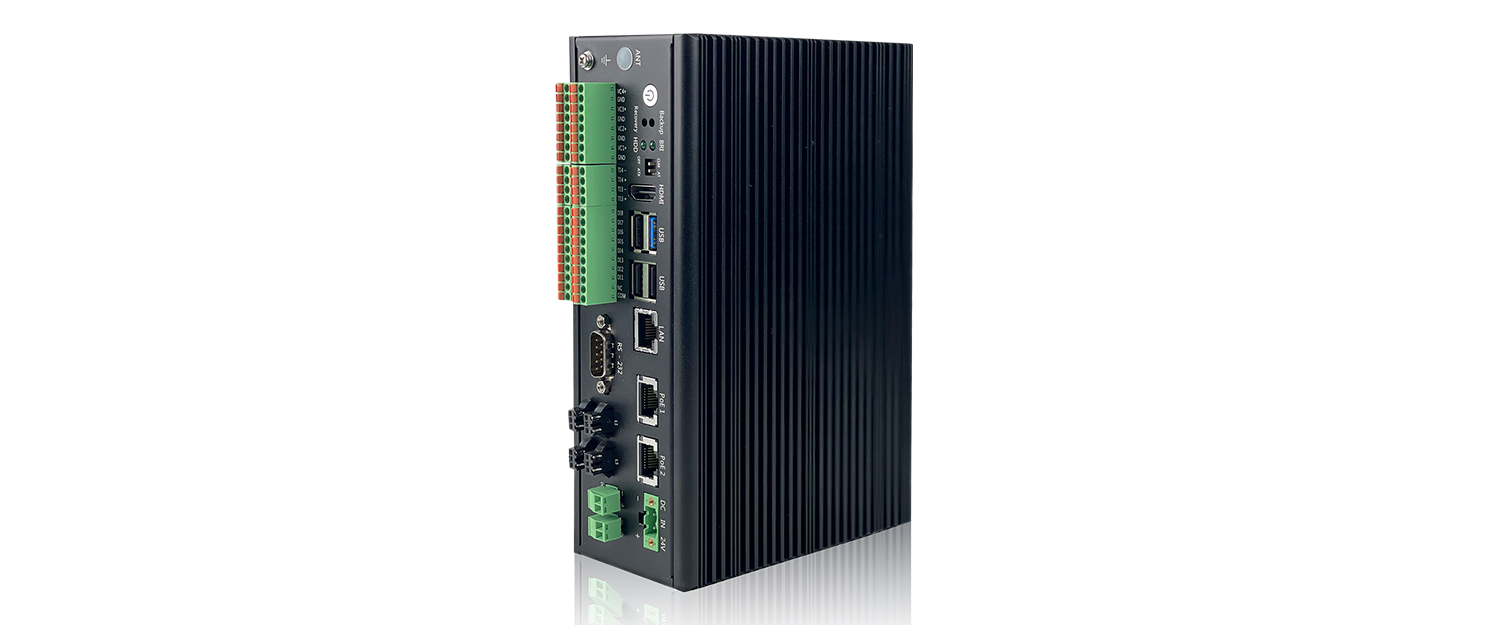

    CK-IMGPRO-1802 视觉控制器采用无风扇,一体化散热设计,内置我司自主研发的图像处理软件CKVisionBuilder。整体外形设计小巧灵动,极致性能。专为机器视觉工业应用开发,具有高稳定性、低成本、反应快速等特点。适用于机械手引导跟踪、定位、测量、识别等应用场景。



一站式解决您的视觉问题


视觉控制器(CK-IMGPRO-1802)


CK-IMGPRO-1802 视觉控制器采用无风扇,一体化散热设计,内置我司自主研发的图像处理软件CKVisionBuilder。整体外形设计小巧灵动,极致性能。专为机器视觉工业应用开发,具有高稳定性、低成本、反应快速等特点。适用于机械手引导跟踪、定位、测量、识别等应用场景。


     功能特性:

◆  2*DC IN 24V直流供电,支持电源反接保护;

◆  支持HDMI高清模式,最高支持分辨率为1920*1200;

◆  可以允许搭载两个500万POE供电的 CCD 相机同时运行;

◆  特色一键备份(Backup)与一键还原(Recovery)按键;

◆  自带 4 路光源控制与 4路相机触发 IO,不用增加扩展模块就可实现光源和相机的触发控制。

◆  自带 8 进 8 出 I/O 模块,可实现 I/O 控制功能;

◆  包含1 个千兆通讯网口和1 个 RS-232 串行口,可以与上位机进行以太网通讯或串行口通讯;

◆  内置我司自主研发的图像处理软件,包含丰富的图像处理功能,可以多方位满足客户的不同检测项目需求,软件操作简单,逻辑清晰易读,可以大大缩短项目的开发周期以及减少研发技术人员的投入成本。


     应用领域:




     应用案例:




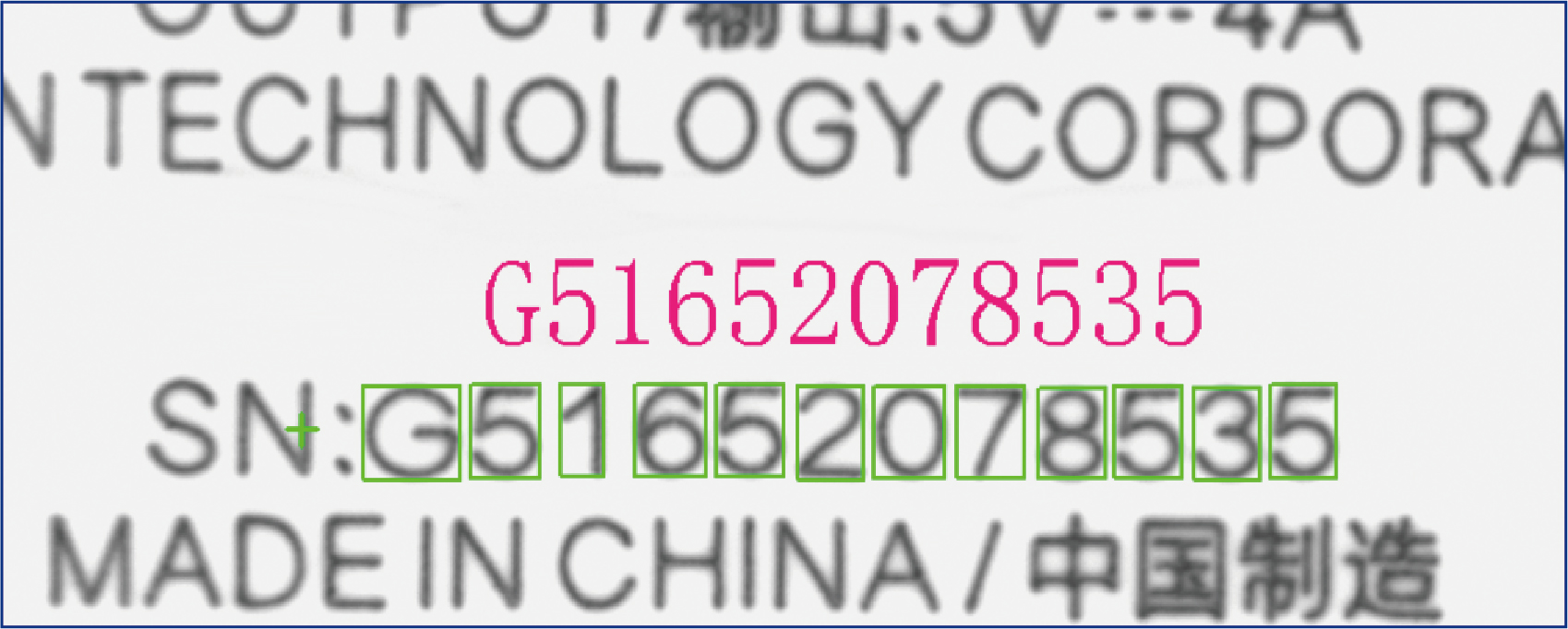

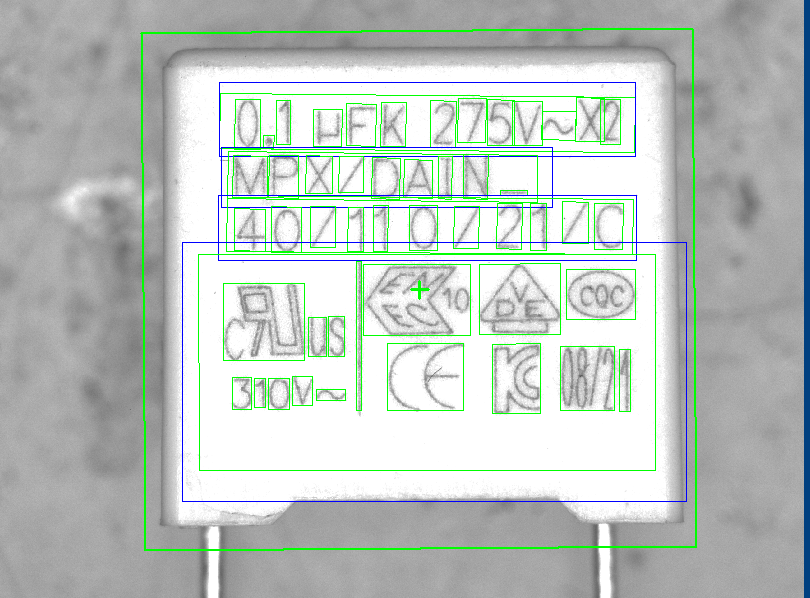

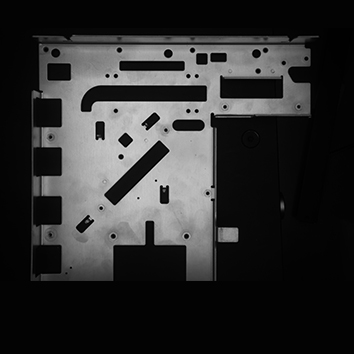

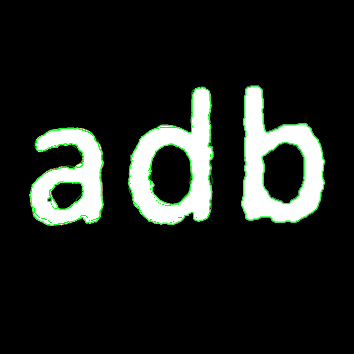

3C及电子数码行业应用广泛,从各元器件的检测、识别定位到条码读取、线号、线色、线序和包装的识别和对位贴合,均能满足。




1644889488106218.jpg               1644889456105195.jpg

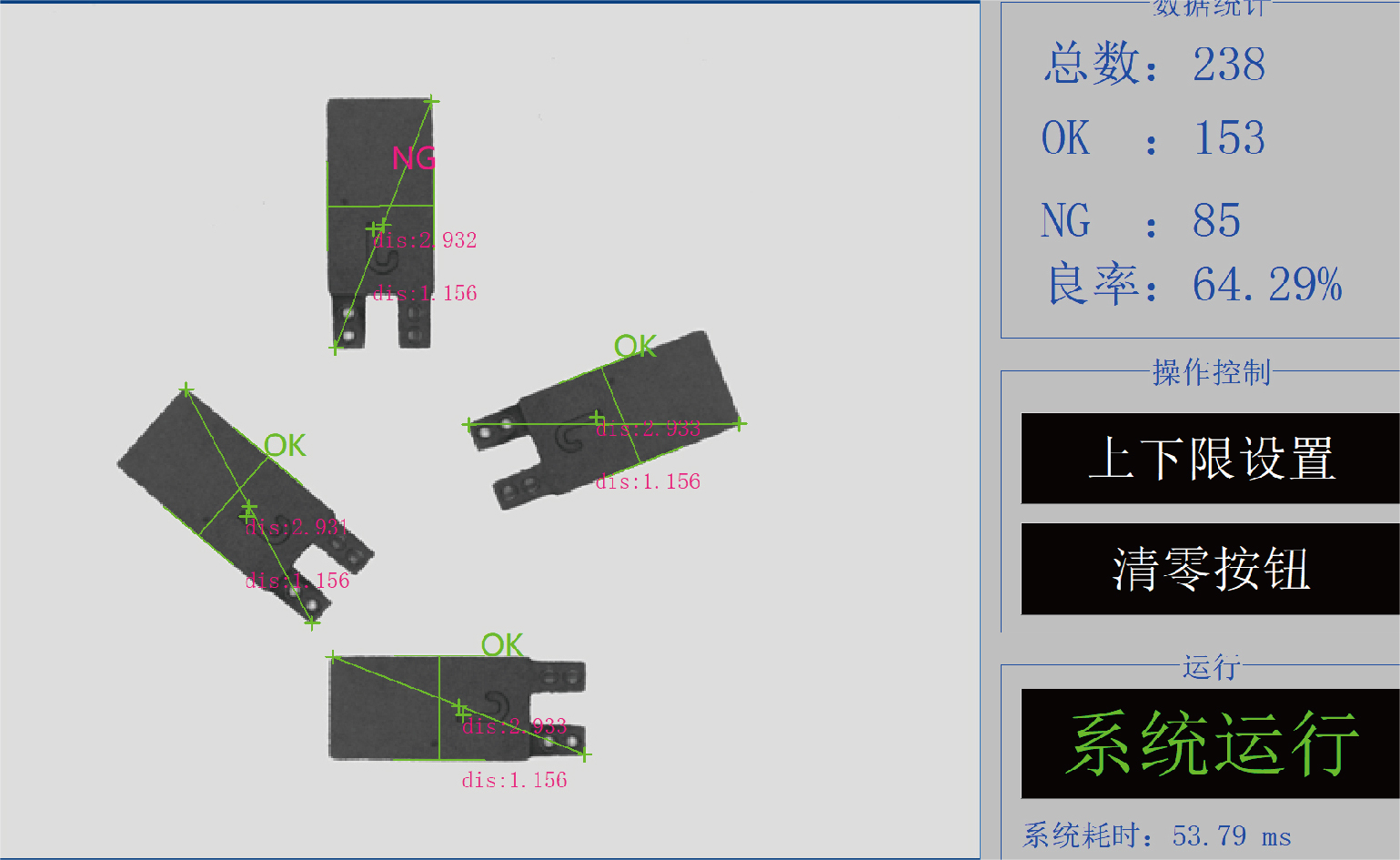

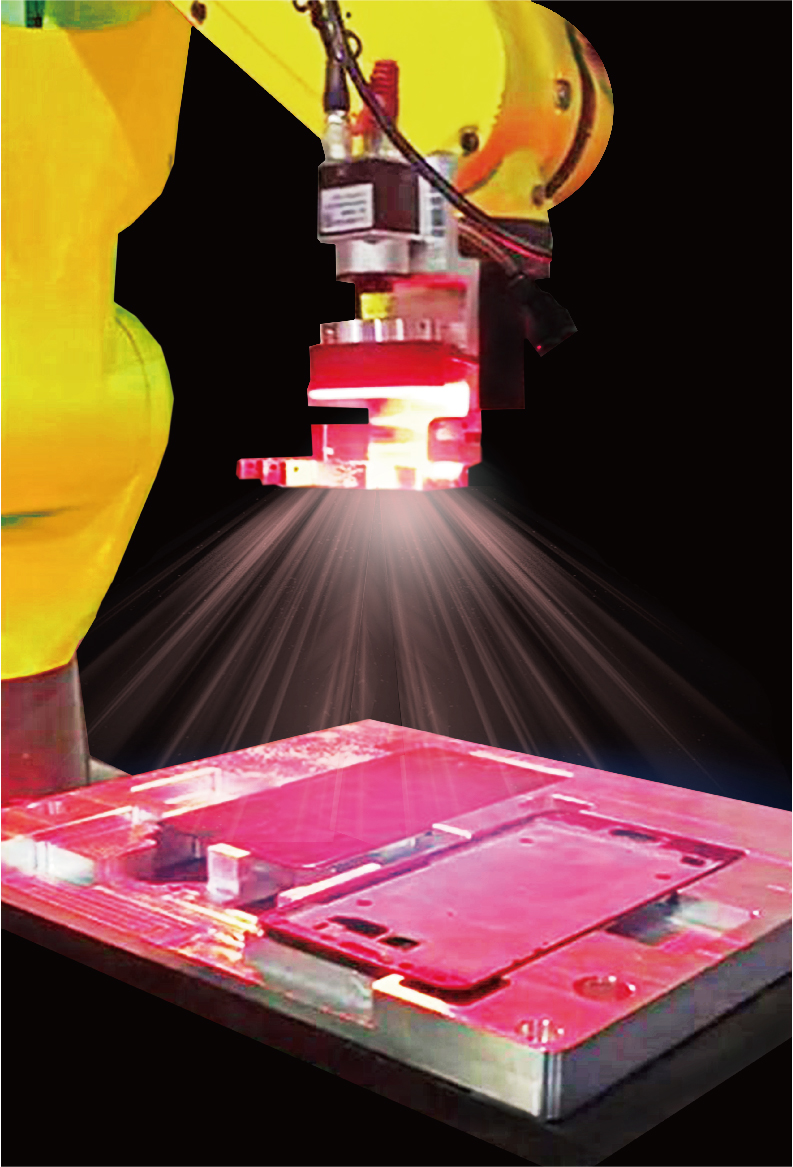

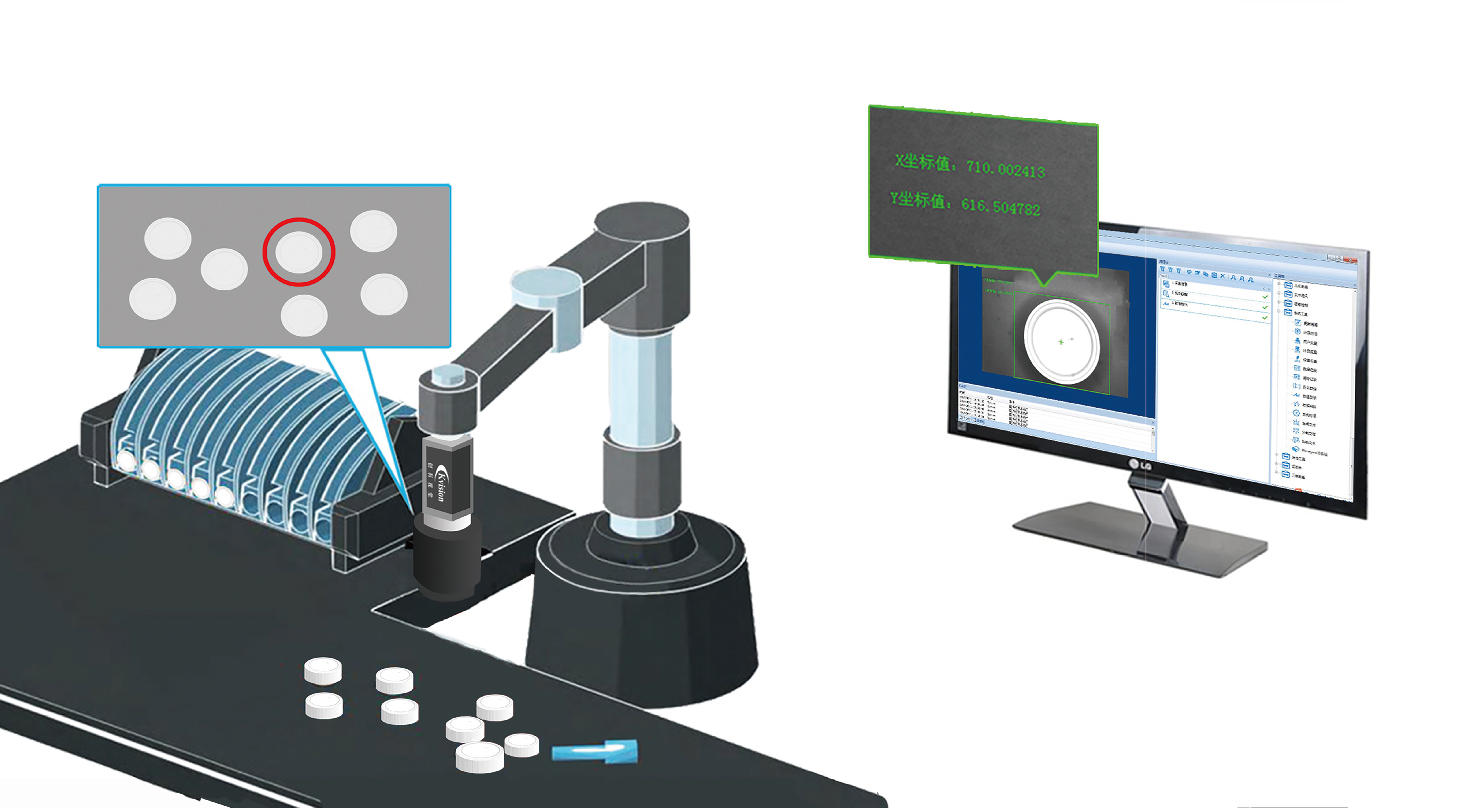

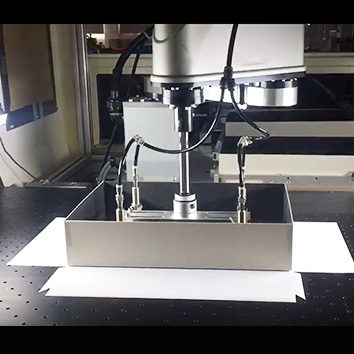

机械手利用 CK-IMGPRO-1802视觉控制器的内置图像处理软件

CKVisionBuilder 快速地进行产品的引导跟踪、定位、测量、识

别等应用。

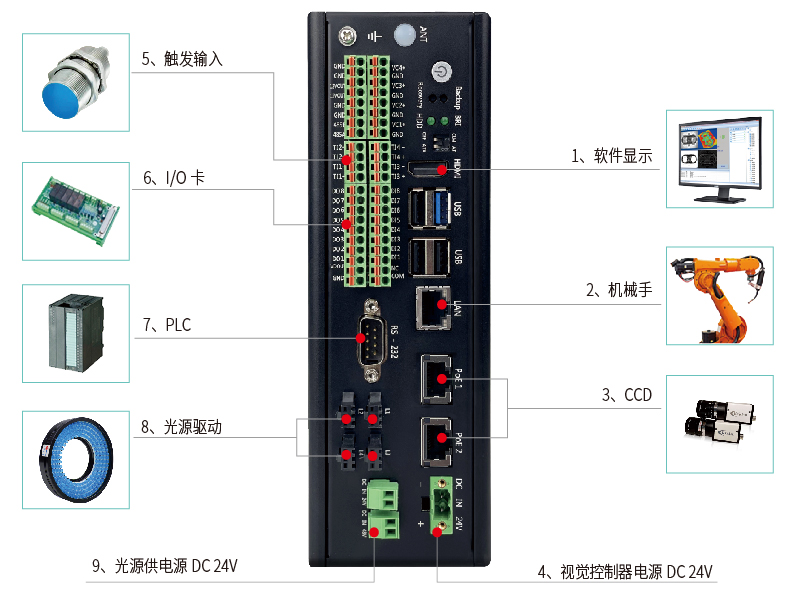

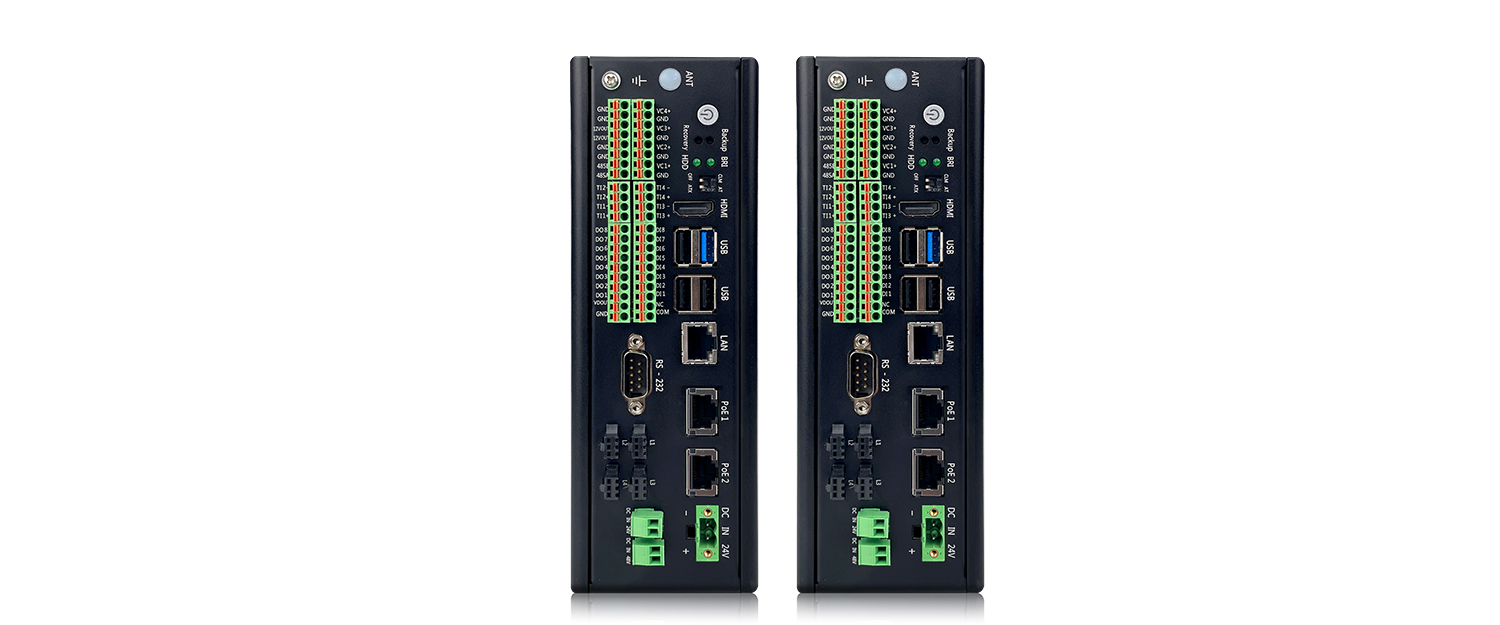

    接口定义说明:

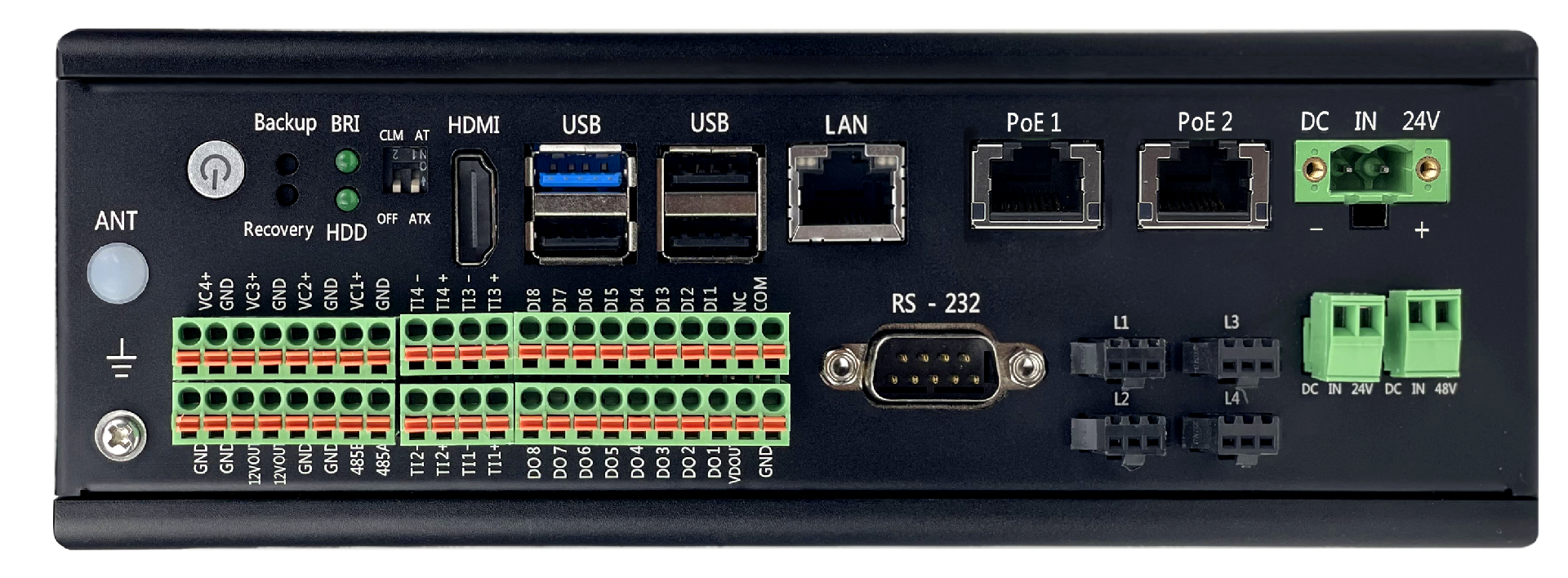

序号名称功能说明
1Backup一键备份90度轻触开关
2Recovery—键还原90度轻触开关
3BRI备份还原指示灯按压备份还原按H时常亮,此时处于备份或还原工作状态;
灯灭后,表示备份还原已完成
4
HDD硬盘工作指示灯硬盘读取数据时,指示灯闪烁
5USB1*USB2.0,1*USB3.0USB双层座子
6USB2*USB2.0USB双层座子
7HDMI高清显示接口HDMI TYPEA接口
8LAN10/100/1000M网络接口标准网络接口RJ45
9PoE1可供电千兆网口DC 48V供电输出
10PoE2可供电千兆网口DC 48V供电输出
11

DCIN    24V

 -         +

整机供电接口,24V1*2PIN5.08mm间距凤凰端子
12DCIN 24V备用光源供电接口,24V1*2PIN5.08mm间距凤凰端子
13DCIN 48V备用光源供电接口,48V1*2PIN5.08mm间距凤凰端子
14RS-2322*RS-2321个标准DB-9座了

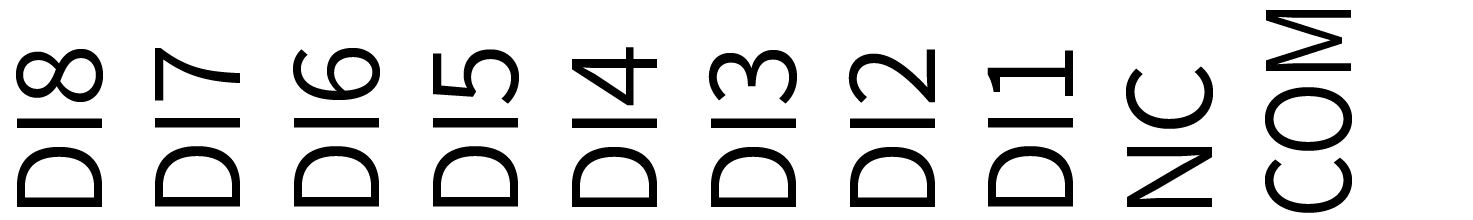

151644892745198526.png8*GPI,24V1"1OPIN3.5mm间距凤凰端子

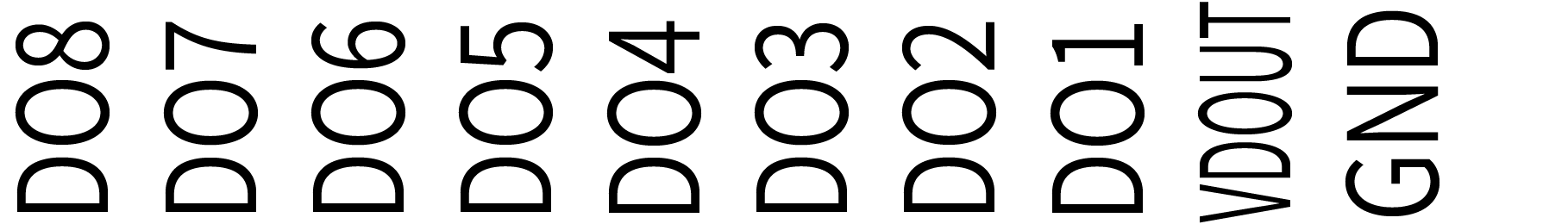

161644892861109157.png8*GPO,24V

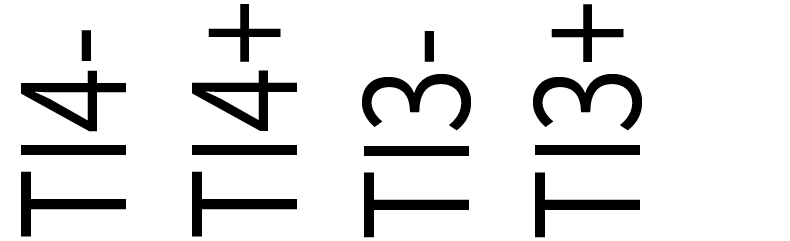

171644892879165868.png4*光源与相机触发输入端2*4PIN3.5mm间距凤凰端子

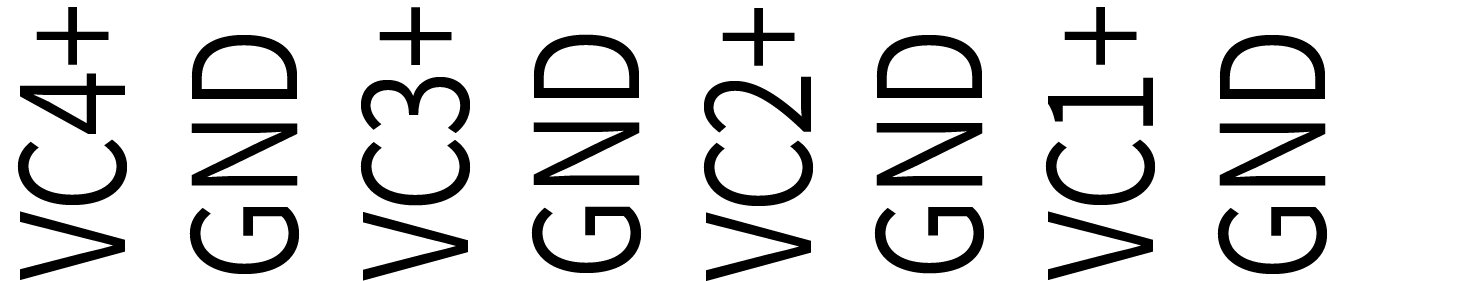

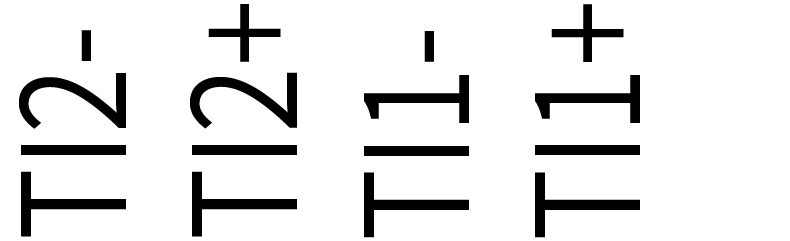

191644892933207072.png4*输出相机触发端2*8PIN3.5mm间距凤凰端子
20


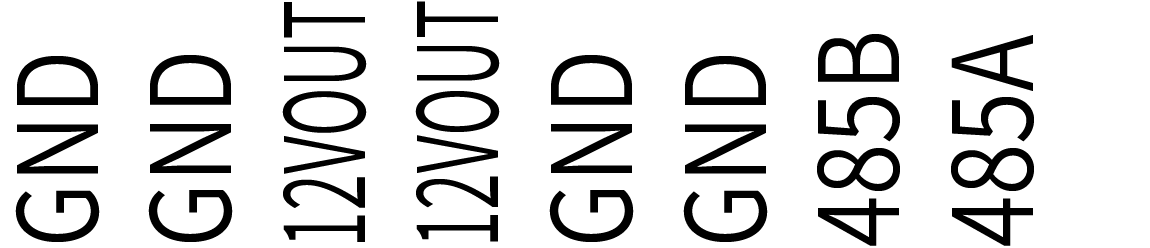

2*DC OUT12V,1*RS-485
21


接地接地孔标识,上M3*8三组合螺丝
22ANTWifi预留天线孔孔径p6.5
23CLM清除CMOS拨码开关
24AT按键开机模式
25ATX上电自启开机模式


     推荐配件:

◆ 视频输出线缆 :若显示器为HDMI接口,推荐使用HDMI线缆;若显示器为VGA接口,则需单独采购HDMI转VGA线缆进行转接。

◆ 安装槽 :整机后置固定安装板,可根据已提供的尺寸图设计符合此安装尺寸的安装槽。

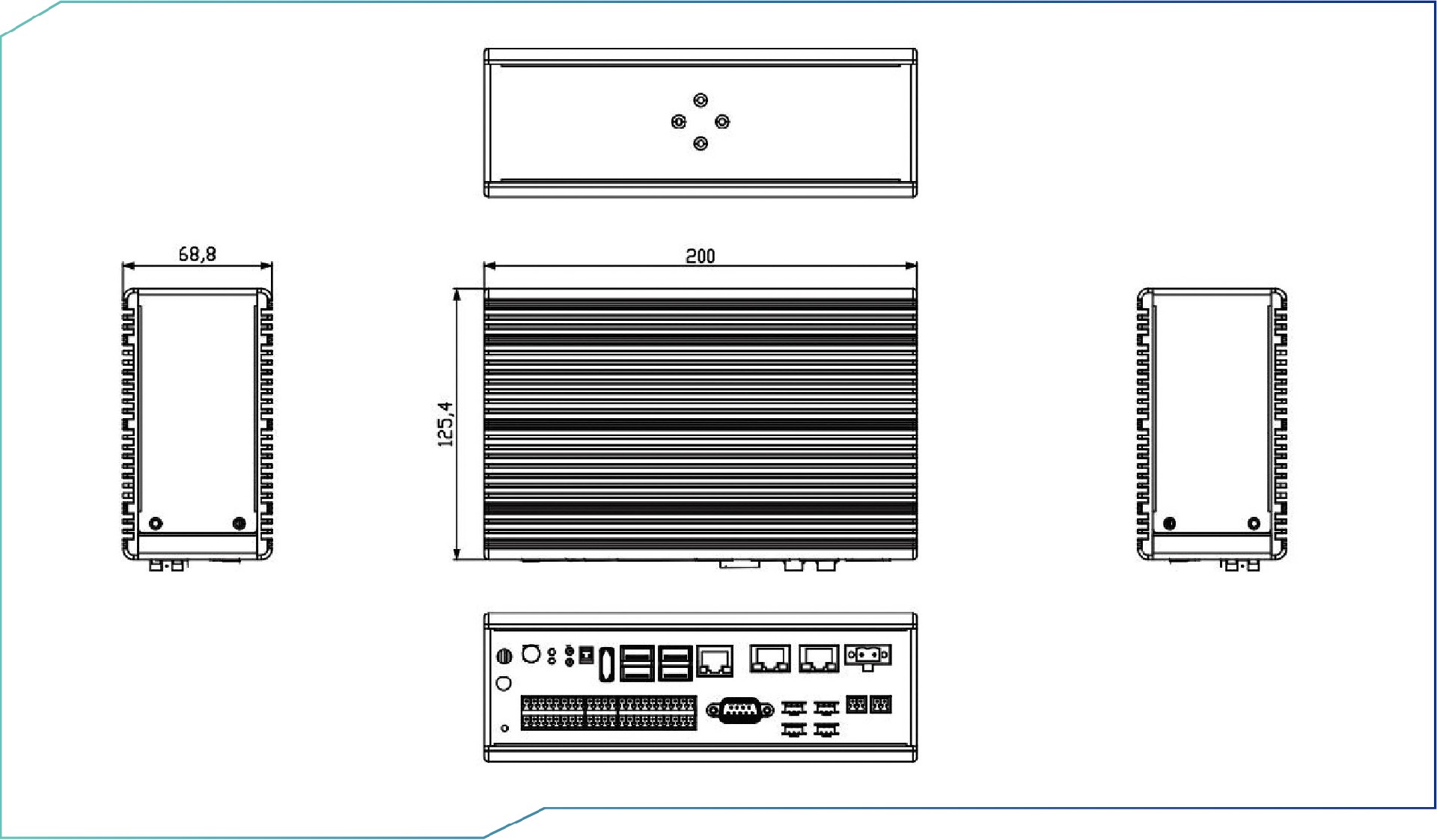

     产品尺寸:




     接口示意图:

 未标题-1_画板 1.jpg


接下来您想?

     了解具体使用方法:

用户手册

视觉控制器CK-IMGPRO-1802

文件类型:pdf
文件大小:2.62 MB


关于我们的测试过程

CK的测试过程包括以下阶段:

1、与CK的销售工程师确定你的目标

因为每个视觉项目都代表一组独特的挑战。我们的目标是了解项目成功的关键因素。CK的销售工程师与您合作,了解您的测试目标是什么,以及哪些功能最能满足目标。

2、提出测试解决方案

一旦明确了测试目标,我们就提出了一个专门满足这些目标的解决方案。典型的提案概述了项目任务、可交付成果、进度和成本。我们使用您的测试需求和规范来设计满足您的目标的解决方案。

3、完善提案

如有必要,我们对提案进行改进,以便就满足所有指定测试标准、时间表和预算的最终计划达成共识。

4、执行计划

我们执行测试计划,使用我们行之有效的测试方法和行业最佳实践,按时、按预算完成所有测试任务。

在测试项目期间,将项目状态与缺陷报告和测试摘要进行通信。缺陷报告可在我们的销售工程师实时获取。

我们在项目执行期间以及测试项目的所有其他阶段提供个性化的关注。

5、项目完成和下一测试周期计划

在测试项目完成时,客户收到项目的最终可交付成果。这可能是最终的报告、测试自动化脚本或其他测试文档。

此外,大多数项目还会收到一份详细的状态报告,其中概述了测试项目的进度。这对于功能测试项目特别有用,在功能测试项目中,可以提供关于特定问题区域的有用摘要信息和进一步测试的建议。

然后,我们与客户一起确定是否需要另一个测试周期,如果需要,还需要多少进一步的测试。


* 为了能够及时处理信息并将结果反馈给您,建议通过邮件方式与我们联系:点击发送邮件

* 为了能够及时处理信息并将结果反馈给您,建议通过邮件方式与我们联系: 点击发送邮件

Ckvision 视觉控制器参数表

型号CK-ImgPro 1802
提供接口

丰富的 USB 接口,1*USB3.0,4*USB2.0(其中 1 个内置)

开关/指示灯

ATX or AT ,1*BRI,1*HDD

显示接口

HDMI - 高清显示接口

串口 RS-232 – 三线RS-232串口
网口1*Intel I211-AT 10/100/1000M 网口
GPIO 8进8出,带24V光耦隔离,PNP、NPN可切换,每路最大电流为100mA
USB

3*USB2.0

电源供应1*DC IN 24V
电源输出24V/4A
尺寸

222.6mm*125.4mm*65mm

工作温度/湿度

-20℃~60℃

储存温度/湿度

-40℃~85℃
