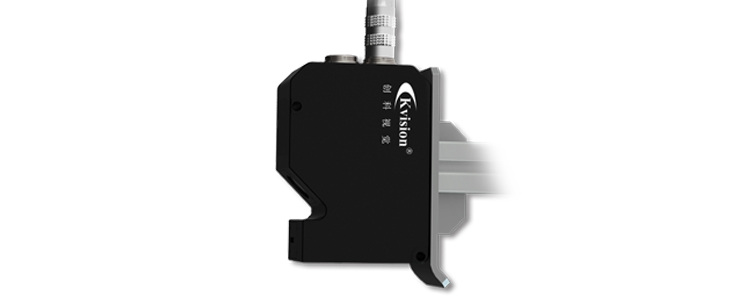

- 紧凑型高性能一体式3D相机
RulerX系列相机集高性能3D相机、高精度蓝色激光和镜头于一体，IP65等级坚固外壳设计，体积小巧，可广泛应用于电子太阳等行业，该产品已完成出厂标定，微米级别的测量精度且安装简单，深受广大机器视觉用户的喜爱。
RulerX 70 系列相机集图像采集系统、高亮度蓝色激光和镜头于一体，IP65等级坚固外壳设计，2560*832像素分辨率，AOI模式下最高达46k扫描速度，高光敏性的Sensor使得产品可适用于更多场合，如电子行业、医药品行业等。作为一款独特设计的3D相机，该相机在检测实际物体3D形状时不受产品对比度或颜色影响，从而帮助提升众多产品的质量，且RulerX 70体积小重量轻，方便在狭小空间内使用。
产品特点
采用 ROCC 技术的 SICK CMOS 传感器确保卓越的 3D 性能
安装高度与视野图
关于我们的测试过程
CK的测试过程包括以下阶段：
1、与CK的销售工程师确定你的目标
因为每个视觉项目都代表一组独特的挑战。我们的目标是了解项目成功的关键因素。CK的销售工程师与您合作，了解您的测试目标是什么，以及哪些功能最能满足目标。
2、提出测试解决方案
一旦明确了测试目标，我们就提出了一个专门满足这些目标的解决方案。典型的提案概述了项目任务、可交付成果、进度和成本。我们使用您的测试需求和规范来设计满足您的目标的解决方案。
3、完善提案
如有必要，我们对提案进行改进，以便就满足所有指定测试标准、时间表和预算的最终计划达成共识。
4、执行计划
我们执行测试计划，使用我们行之有效的测试方法和行业最佳实践，按时、按预算完成所有测试任务。
在测试项目期间，将项目状态与缺陷报告和测试摘要进行通信。缺陷报告可在我们的销售工程师实时获取。
我们在项目执行期间以及测试项目的所有其他阶段提供个性化的关注。
5、项目完成和下一测试周期计划
在测试项目完成时，客户收到项目的最终可交付成果。这可能是最终的报告、测试自动化脚本或其他测试文档。
此外，大多数项目还会收到一份详细的状态报告，其中概述了测试项目的进度。这对于功能测试项目特别有用，在功能测试项目中，可以提供关于特定问题区域的有用摘要信息和进一步测试的建议。
然后，我们与客户一起确定是否需要另一个测试周期，如果需要，还需要多少进一步的测试。
* 为了能够及时处理信息并将结果反馈给您，建议通过邮件方式与我们联系：点击发送邮件
* 为了能够及时处理信息并将结果反馈给您，建议通过邮件方式与我们联系： 点击发送邮件
GOCATOR 2300系列型号 | ||||||
| 型号 | 2320 | 2330 | 2340 | 2350 | 2370 | 2380 |
| 激光线轮廓点数 | 1280 | 1280 | 1280 | 1280 | 1280 | 1280 |
线性度（Z）（正负测量 范围的百分比） | 0.01 | 0.01 | 0.01 | 0.01 | 0.04 | 0.04 |
| 分辨率（X,mm） | 0.014 - 0.021 | 0.044 - 0.075 | 0.095 - 0.170 | 0.150 - 0.300 | 0.275 - 0.550 | 0.375 - 1.100 |
| 重复性（Z,μm） | 0.4 | 0.8 | 1.2 | 2 | 8 | 12 |
| 安装净距离(CD,mm) | 40 | 90 | 190 | 300 | 400 | 350 |
| 测量范围（MR,mm） | 25 | 80 | 210 | 400 | 500 | 800 |
| 视野（FOV,mm） | 18 - 26 | 47 - 85 | 96 - 194 | 158 - 365 | 308 - 687 | 390 - 1260 |
| 推荐激光等级 | 2M | 2M | 3R | 3R | 3B | 3B |
| 其他激光等级 | 3R | 3R，3B | 2M，3B | 2M，3B | 3R | |
| 外观尺寸(mm) | Side Mount 35x120x149.5 | Top Mount 49x75x142 | Top Mount 49x75x197 | Top Mount 49x75x272 | Top Mount 49x75x272 | Top Mount 49x75x272 |
| 重量（kg） | 0.8 | 0.74 | 0.94 | 1.3 | 1.3 | 1.3 |
以下规格适用于所有GOCATOR 2300系列所有型号
| 扫描速度 | 约170-5000HZ |
| 数据接口 | GigE千兆以太网 |
| 输入 | 差分编码器、激光安全控制、触发 |
| 输出 | 2路数字输出、RS-485串口（115K）、1路模拟输出（4-20mA） |
| 输入电压（功率） | +24 到 +48 VDC （13瓦），波动范围：+/- 10% |
| 外壳 | 铝合金全密闭机身，IP 67防护等级 |
| 运作温度 | 0°C 到 +50°C |
| 储存温度 | -30°C 到 +70°C |
| 抗震性 | 频率10-55HZ，X,Y和Z三个方向上1.5mm双向振幅，每个方向持续2小时 |
| 抗冲击性 | 15克重量进行半正弦冲击，周期11ms,从X,Y和Z三个方向的正负方向冲击 |
GOCATOR 2400系列型号 | ||||
| 型号 | 2410 | 2420 | 2430 | 2440 |
| Z方向线性度（+/-%ofMR） | 0.015 | 0.006 | 0.01 | 0.01 |
| X方向分辨率（μm）(间隔数据) | 5.8-6.2 | 14.0-16.5 | 37-57 | 90-130 |
| Z方向重复性（μm） | 0.2 | 0.4 | 0.8 | 1.2 |
| 安装净距离（CD）（mm） | 19 | 60 | 75 | 185 |
| 测量范围MR（mm） | 6 | 25 | 80 | 183 |
| 视野（FOV）(mm) | 10-10 | 27-32 | 47-85 | 96-194 |
| 尺寸（mm）³ | 44X90X145 | 44X90X145 | 44X90X145 | 44X90X190 |
| 重量（kg）³ | 0.88 | 0.88 | 1.0 | 1.2 |
以下规格适用于GOCATOR 2400系列所有型号
| 扫描速度 | 200Hz，高达5kHz（注意：2400产品系列的扫描速度是2300产品系列的2倍） |
| 数据接口 | 千兆以太网 |
| 输入 | 差分编码器、激光安全控制器、触发器 |
| 输出 | 2X数字型号输出，RS485串口（115kBaud）,1x模拟信号输出（4-20mA） |
| 输入电压（功率） | +24 到 +48 VDC (9 瓦特)；波动范围: +/- 10% |
| 外壳 | 铝合金全封闭机身，IP67防护等级 |
| 运作温度 | 0°C到 50°C |
| 储存温度 | -30°C 到 70°C |
| 抗震性 | 频率10 - 55 Hz, X，Y和Z三个方向上1.5 mm 双向振幅，每个方向持续2小时 |
| 抗冲击性 | 15克重量进行半正弦冲击，周期11 ms，从X、Y和Z三个方向的正负方向冲击 |
GOCATOR 2500系列型号 | ||
| 型号 | 2510 | 2520 |
| 激光线轮廓点数 | 1920 | 1920 |
X方向分辨率（μm） (轮廓线间隔数据) | 8.0 | 13.0 - 17.0 |
| Z方向线性度（+/-%ofMR） | 0.015% | 0.006% |
| Z方向重复性（μm） | 0.2 | 0.4 |
| 测量范围MR（mm） | 6 | 25 |
| 视野（FOV）(mm) | 13.0 - 14.5 | 25 - 32.5 |
| 激光等级 | 2 (蓝光, 405 nm) | 2 (蓝光, 405 nm) |
| 尺寸（mm） | 46x80x110 | 46x80x110 |
| 重量（kg） | 0.65 | 0.65 |
以下规格适用于GOCATOR 2500系列所有型号
| 扫描速度 | 2.4 kHz（2510 在全视野下）/ 1.6 kHz（2520 在全视野下），最高可达10 kHz |
| 数据接口 | GigE千兆以太网 |
| 输入 | 差分编码器、激光安全控制器、触发 |
| 输出 | 2x数字型号输出，RS485串口（115kBaud） |
| 输入电压（功率） | +24 到 +48 VDC (15 瓦); 波动范围: +/- 10% |
| 外壳 | 铝合金全封闭机身，IP67防护等级 |
| 运作温度 | 0 °C到 40°C |
| 储存温度 | -30 °C 到 70 °C |
| 抗震性 | 频率10-55 HZ，X、Y和Z三个方向上1.5 mm双向振幅，每个方向持续2小时。 |
| 抗冲击性 | 15克重量进行半正弦冲击，周期11ms，从X，Y，Z三个方向正负冲击 |
GOCATOR 3000系列型号 | ||
| 型号 | 3210 | 3506 |
| 扫描速度（Hz） | 4 | 3 |
| 成像（百万像素） | 2 | 5 |
| 安装近距离（CD）（mm） | 164.0 | 87.0 |
| 测量范围（MR）（mm） | 110.0 | 25.0 |
| 视野（FOV）（mm） | 71.0x98.0-100.0x154.0 | 27.0x45.0-30.0x45.0 |
| Z方向重复性（μm） | 4.7 | 2.0 |
| 分辨率XY（mm） | 0.060（CE）-0.090（FE） | 0.020（CE）-0.025（FE） |
| VDI/VDE精确度（mm）* | 0.035 | 0.012 |
| 尺寸（mm） | 49X146X190 | 49X136X170 |
| 重量（kg） | 1.7 | 1.52 |
| 光源 | LED蓝光（465nm） | LED蓝光（465nm） |
| 数据接口 | 1Gb以太网 | 1Gb以太网 |
| 输入 | 差分编码器、触发器 | 差分编码器、触发器 |
| 输出 | 2个数字型号输出， RS485串口（115kbaud）， 1个模拟信号输出（4-20mA） | 2x个数字型号输出， RS485串口（115kbaud）， 1x个模拟信号输出（4-20mA） |
| 输入电压（功率） | +24~+48VDC（50W），波动范围：+/-10% | +24~+48VDC（25W） ，波动范围：+/-10% |
| 外壳 | 铝合金全封闭机身，IP67防震等级 | 铝合金全封闭机身，IP67防震等级 |
| 运作温度 | 0℃～45℃ | 0℃～+50℃ |
| 存储温度 | -30℃～+70℃ | -30℃～+70℃ |
| 抗震性 | 频率10~55Hz，X，Y,Z三方向上1.5mm双向振幅，每 个方向持续2小时 | 频率10~55Hz，X，Y,Z三方向上 1.5mm双向振幅， 每个方向持续2小时 |
| 抗冲击性 | 15克重量进行半正弦冲击，周期11ms，从 X,Y和Z三个方向的正负方向冲击 | 15克重量进行半正弦冲击， 周期11ms，从 X,Y和Z三个方向的正负方向冲击 |
