图像处理器CK-8103
CK-8103人机界面应用而设计的12.1寸嵌入式工业级触控平板电脑,外型优雅大气,采用优质的金属铝材外壳,紧凑的一体机结构具有良好的稳定性。
本机采用Intel低功耗处理器——Intel®Celeron J1900,板载4GB DDR3L 1333MHz内存,搭配12.1寸”分辨率为1024*768的液晶显示屏,电容式触摸屏。支持12V~24V直流宽压供电;支持mSATA与2.5寸SATA3.0双存储;集成了丰富的 I/O 接口,4*RS-232,1*RS-485,另外有1*RS-232/485/422可切换串口,2 *LAN(可选3*LAN)和4*USB2.0(其中一个内置),1*USB3.0,1*SPK,带光耦隔离四进四出的GPIO,还配备了极具特色的一键备份与一键还原按钮;支持4G或WiFi。
CK-8103兼容Windows7、Linux等主流操作系统,支持面板嵌入式安装和壁挂式安装,只需要4颗安装卡扣拧紧即可完成,安装和维护非常方便;采用铝块传导方式对系统进行散热,无风扇一体化散热设计使得机器内部不受物理震动影响,大大降低设备噪音,保证内部系统稳定性;所有材料均采用工业级品质材料,保证了产品有更好的抗恶劣环境的能力,工作温度和存储温度得到保证;多元化的数据存储装置,可以满足大部分工业领域的应用需求,还可以满足多扩展应用的场合。

无风扇嵌入式工业级触控平板电脑

产品特性


  1. 12.1寸”分辨率为1024*768的液晶显示屏,电容式触摸屏
  2. CPU采用Intel®Celeron J1900 ,2MB Cache,4Cores, 4 Threads,2.0GHz ,TDP 10 W
  3. 1*DDR3L 1333MHz板载内存, 4GB
  4. 特色一键备份(Backup)与一键还原(Recovery)按键,操作简单
  5. 1*2.5寸SATA3.0和1*mSATA双存储
  6. 2*Intel I211-AT 10/100/1000M网口(可选3*LAN),数据通信更加稳定
  7. 丰富的USB接口,4*USB2.0(1*USB2.0内置),1*USB3.0
  8. 丰富的COM接口,4*RS-232,1*RS-485,1*232/485/422可切换串口
  9. 内置1*MINIPCIE,可支持4G或Wifi模块
  10. DC 12~24V直流宽压供电,短路、过压、过流保护

 结构说明

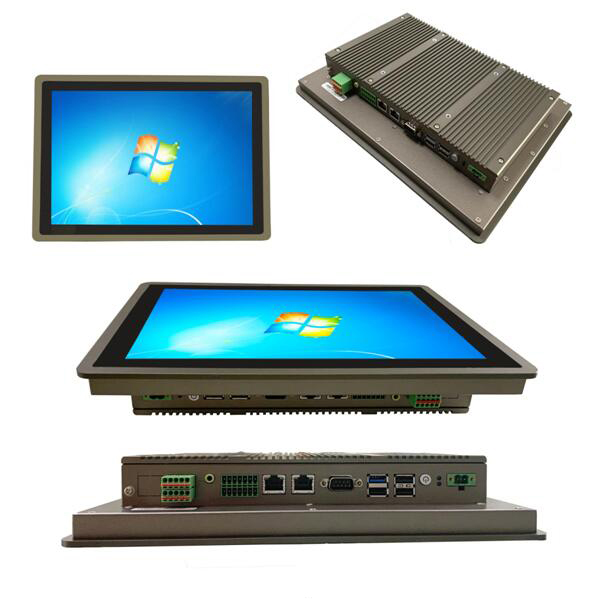

整机外观

整机尺寸


 更多详情介绍,请点击此处下载




关于我们的测试过程
CK的测试过程包括以下阶段:
1、与CK的销售工程师确定你的目标
因为每个视觉项目都代表一组独特的挑战。我们的目标是了解项目成功的关键因素。CK的销售工程师与您合作,了解您的测试目标是什么,以及哪些功能最能满足目标。
2、提出测试解决方案
一旦明确了测试目标,我们就提出了一个专门满足这些目标的解决方案。典型的提案概述了项目任务、可交付成果、进度和成本。我们使用您的测试需求和规范来设计满足您的目标的解决方案。
3、完善提案
如有必要,我们对提案进行改进,以便就满足所有指定测试标准、时间表和预算的最终计划达成共识。
4、执行计划
我们执行测试计划,使用我们行之有效的测试方法和行业最佳实践,按时、按预算完成所有测试任务。
在测试项目期间,将项目状态与缺陷报告和测试摘要进行通信。缺陷报告可在我们的销售工程师实时获取。
我们在项目执行期间以及测试项目的所有其他阶段提供个性化的关注。
5、项目完成和下一测试周期计划
在测试项目完成时,客户收到项目的最终可交付成果。这可能是最终的报告、测试自动化脚本或其他测试文档。
此外,大多数项目还会收到一份详细的状态报告,其中概述了测试项目的进度。这对于功能测试项目特别有用,在功能测试项目中,可以提供关于特定问题区域的有用摘要信息和进一步测试的建议。
然后,我们与客户一起确定是否需要另一个测试周期,如果需要,还需要多少进一步的测试。

* 为了能够及时处理信息并将结果反馈给您,建议通过邮件方式与我们联系:点击发送邮件

* 为了能够及时处理信息并将结果反馈给您,建议通过邮件方式与我们联系:点击发送邮件

CK-8103性能参数表

核心功能 处理器 Intel®Celeron J1900 ,2MB Cache,4Cores, 4 Threads,2.0GHz ,TDP 10 W,22nm
内存 板载4GB DDR3L 1333MHz内存,双通道
操作系统 Windows7、Linux
液晶屏 显示屏 12.1”TFT LCD
分辨率 1024*768
显示面积 245.76(W) × 184.32(H) mm
触摸屏 触控类型 工业级电容屏
控制器 USB
工作电压 5V
透光率 >85%
I/O接口 电源 1*DC IN 12~24V凤凰端子
一键还原 1*一键还原按键,黑色圆形按钮
一键备份 1*一键备份按键,黑色圆形按钮
开关及电源指示 1*开关机&电源指示灯按钮
USB 4*USB2.0接口(其中1个内置,可接加密狗),1*USB3.0接口
COM1 1*RS-232/485/422可选串口
COM2~6 1*RS-485,4*RS-232
LAN 2*千兆网口,采用Intel I211芯片(可选3*LAN)
音频 1*SPK,Φ6.3插孔音频接口
GPIO 4*GPI,4*GPO,带光耦隔离,24V
存储I 1*mSATA接口,可支持32G/64G/128G/256GB mSATA
存储II 1*SATA3.0接口,支持2.5寸硬盘
4G/WIFI网络 1*MINIPCIE,支持4G/WIFI(此为二选一功能)
SIM 1*SIM大卡卡座
看 门 狗 WDT 支持256级(0~255),可编程
整机功耗 典型功耗 10W左右
环境 工作温度 0℃~50℃(电子盘可选-20℃~60℃)
存储温度 -30℃~85℃
工作湿度 5%~95%相对湿度,无冷凝
散热方式 无风扇铝块传导散热方式
结构 整机尺寸 (W*D*H):299*237.5*53mm
安   装 面板嵌入式,壁挂式
