锂电池电芯Pack线检测系统
- 发布时间：2022-04-19 文章来源：本站
|
锂电池电芯Pack线检测系统 |
项目概况

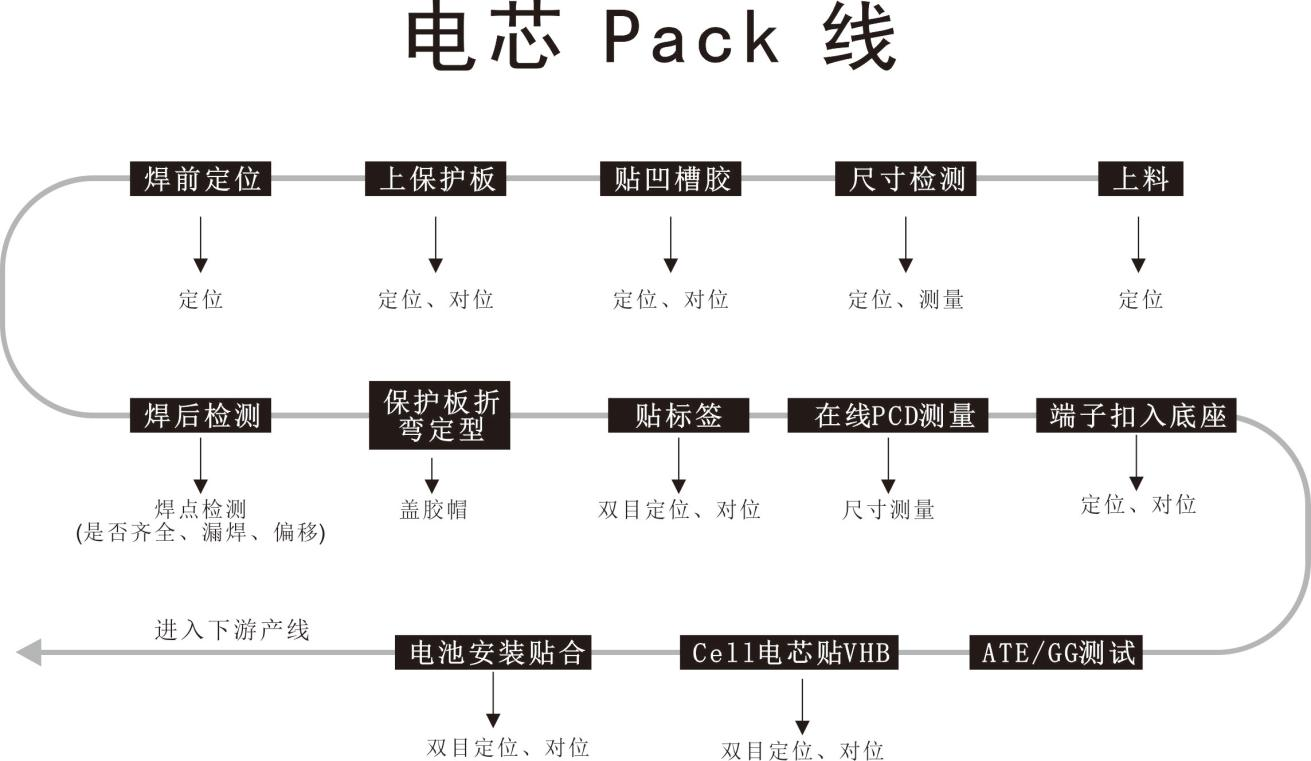

为了能够满足客户高自动化产线的机器视觉需求，提供完整的机器视觉项目系统集成解决方案。从客户现场，创科视觉深入的了解了整个电芯Pack线的生产工艺流程，从上料到进入下游产线闭环，每个生产环节，急需高效率高质量的完成品质的把控和生产的控制。创科机器视觉产品为其量身定做的电芯Pack线视觉检测方案，通过创科智能机器视觉软件CKVisionBuilder、视觉控制器、相机、镜头、光源、数字光源控制器等软硬件，为客户搭建完善的电芯Pack线检测系统，帮助客户实现CCD定位贴标、对位，高精度的尺寸测量，组装定位引导、焊点检测等视觉检测要求，从而达到帮助客户提升了产品质量和生产效率的目的。下面选自其中两个生产工艺的视觉检测案例：
一、电芯下料定位和焊线检测视觉方案
 |  |

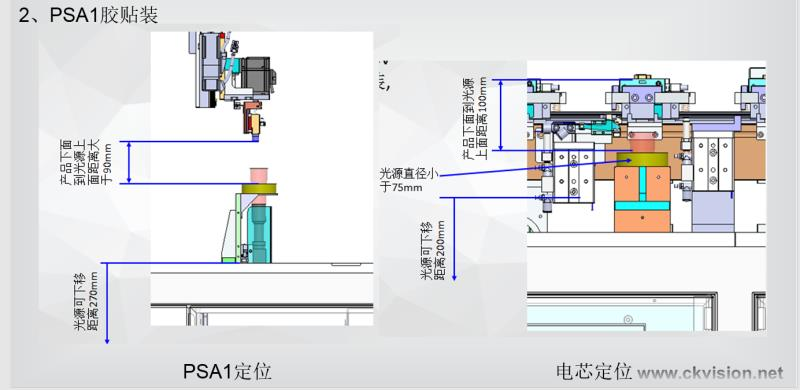

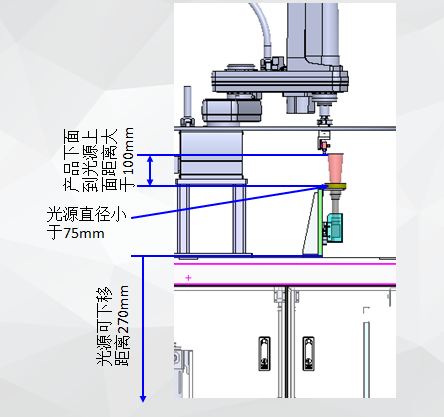

电芯入载具 | PSA1定位 电芯定位 |
项目配置
| 序号 | 名称 | 型号 |
| 1 | 相机 | CK-ACA2500-14GM |
| 2 | 相机 | CK-ACA3800-10GM |
| 3 | 高柔触发电源线5m(6p | CK-ANA-5M(6P |
| 4 | 高柔网线5m | CK-N-RTL-5 |
| 5 | 镜头 | CK-AVS-M3518-2/3 |
| 6 | 环形光源 | CK-HRL-740×060-01 |
| 7 | 平行面光源 | CK-HGL-500X050-0 |
| 8 | 数字光源控制器 | CK-HDCT-24V-4 |
| 9 | 创科智能机器视觉软件V3.0 | CKVisionBuilder |
【关键技术和指标分析】
1、入电芯：
相机视野：FOV=21x15.75mm；相机工作距离：WD=130mm
检测精度：视觉像素精度=0.008mm/像素
相机的像素构成：2592*1944，帧率：14fps,Cmos相机像素是500万
视觉重复定位精度可以做到0.1-1个像素，拍照加定位时间0.2s左右。
2、PSA1胶贴合检测：
相机视野：FOV=21x15.75mm；相机工作距离：WD=130mm
检测精度：视觉像素精度=0.008mm/像素
相机的像素构成：2592*1944，帧率：14fps,Cmos相机像素是500万
视觉重复定位精度可以做到0.1-1个像素，拍照加定位时间0.2s左右。
3、PSA1胶贴合：
相机视野：FOV=22.8*17mm；相机工作距离：WD=130mm
检测精度：视觉像素精度=0.0059mm/像素
相机的像素构成： 3840*2748 ，帧率：10fps,Cmos相机像素是1000万视觉重复定位精度可以做到0.1-1个像素，拍照加定位时间0.2s左右。
检测视觉效果
 | ||||
 |  |  |  |  |

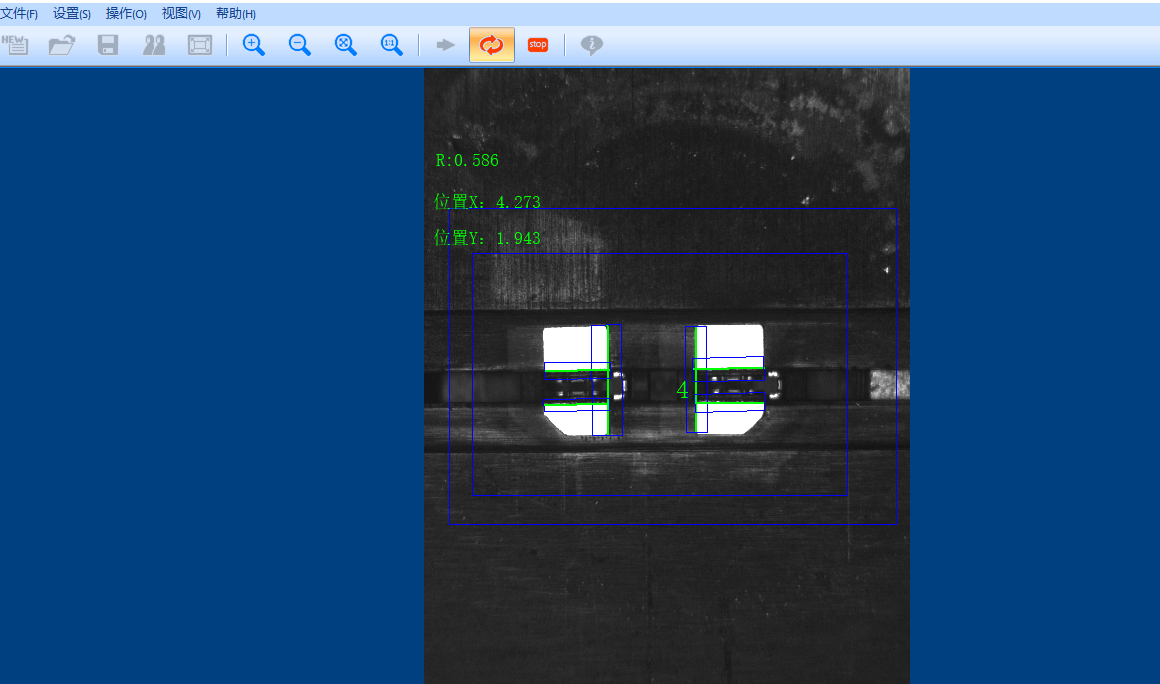

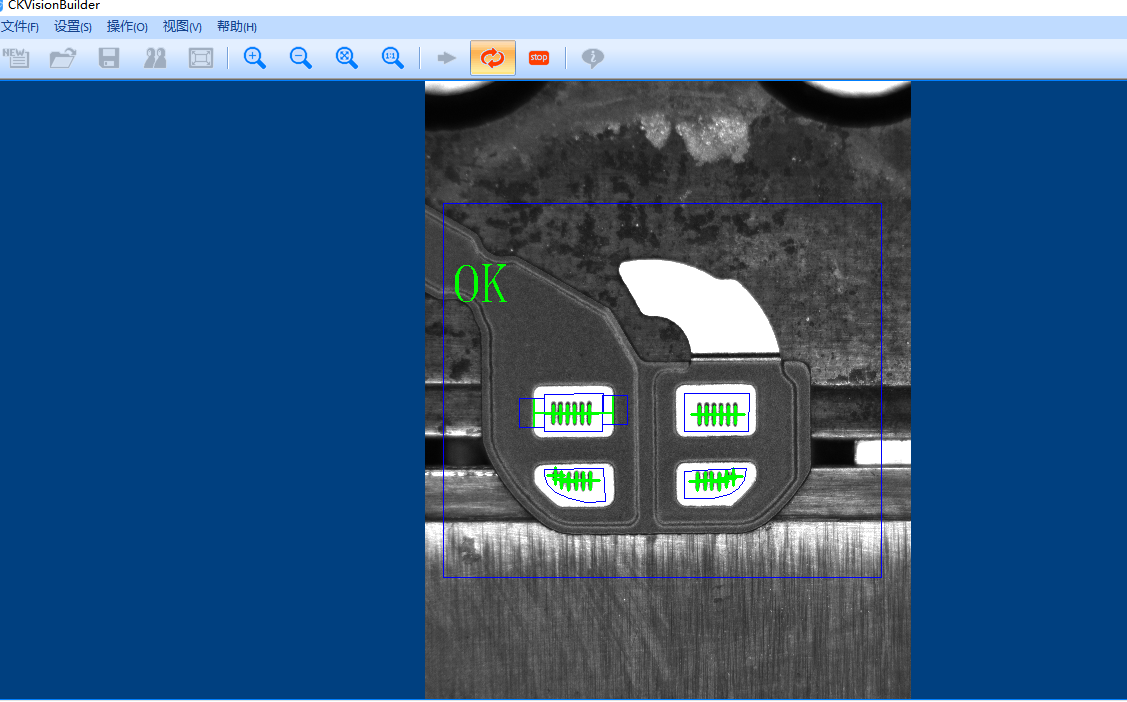

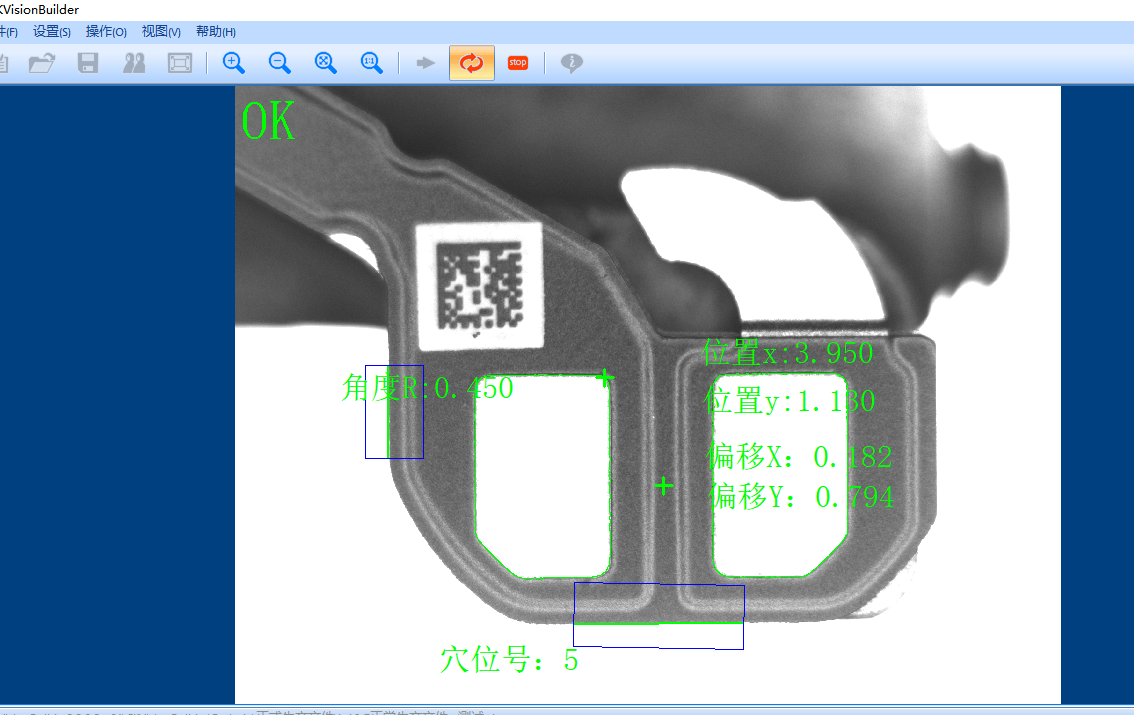

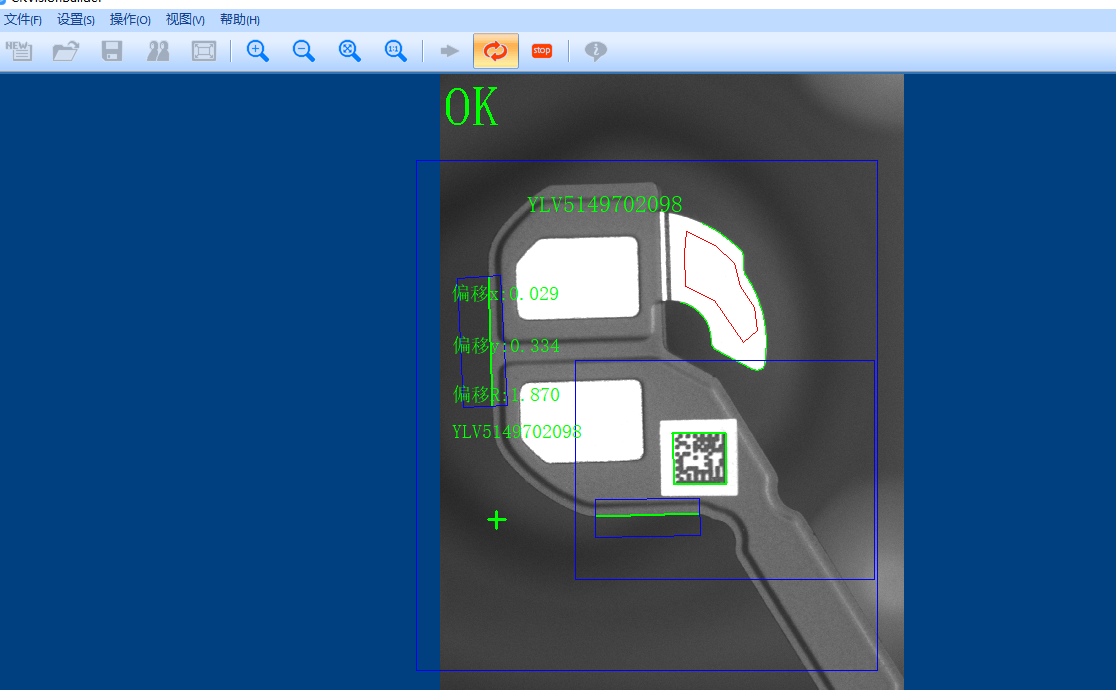

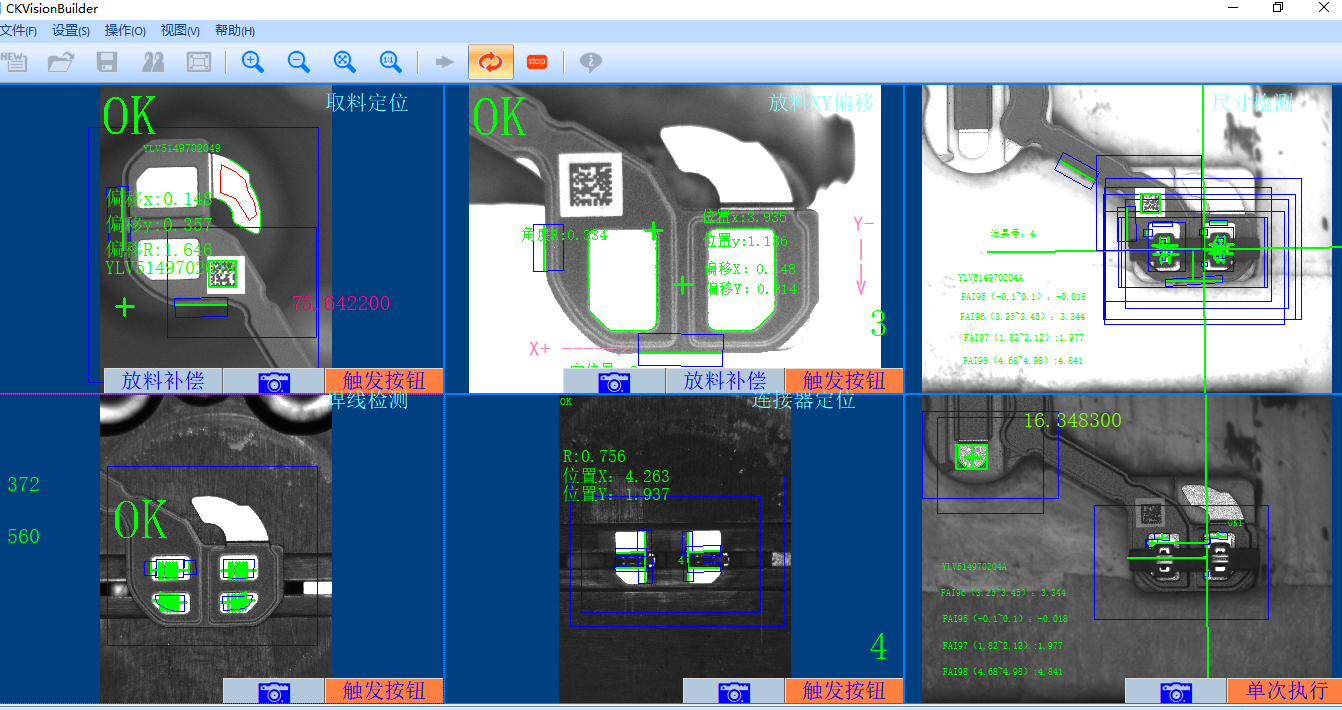

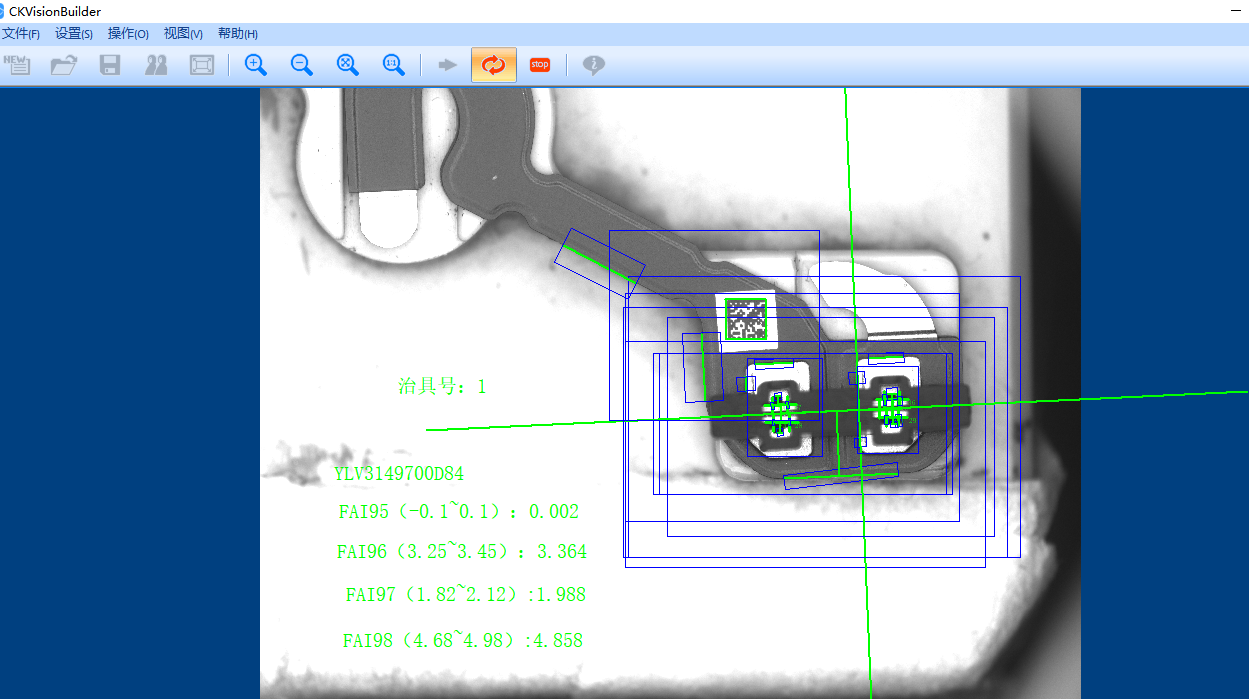

取料定位 | 放料定位 | 尺寸检测 | 连接器定 | 焊线检测 |

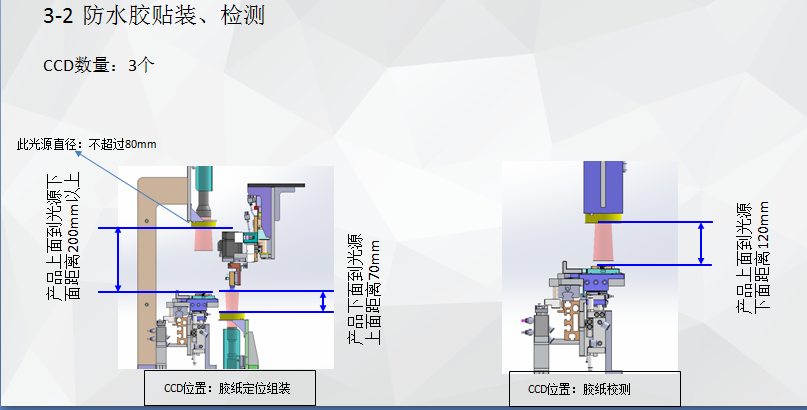

二、功能胶贴装视觉检测方案
 |
项目配置
| 序号 | 名称 | 型号 |
| 1 | 相机 | CK-ACA2500-14GM |
| 2 | 相机 | CK-ACA3800-10GM |
| 3 | 高柔触发电源线5m(6p) | CK-ANA-5M(6P) |
| 4 | 高柔网线5m | CK-N-RTL-5 |
| 5 | 镜头 | CK-AVS-M3518-2/3 |
| 6 | 镜头 | CK-AVS-M5026-2/3 |
| 7 | 远心镜头 | CK-X-CH10.3X240 |
| 8 | 环形光源 | CK-HRL-740×060-01 |
| 9 | 环形光源 | CK-HRL-730×090-0 |
| 10 | 平行面光源 | CK-HGL-500X050-01 |
| 11 | 数字光源控制器 | CK-HDCT-24V-4 |
| 12 | 创科智能机器视觉软件V3.0 | CKVisionBuilder |

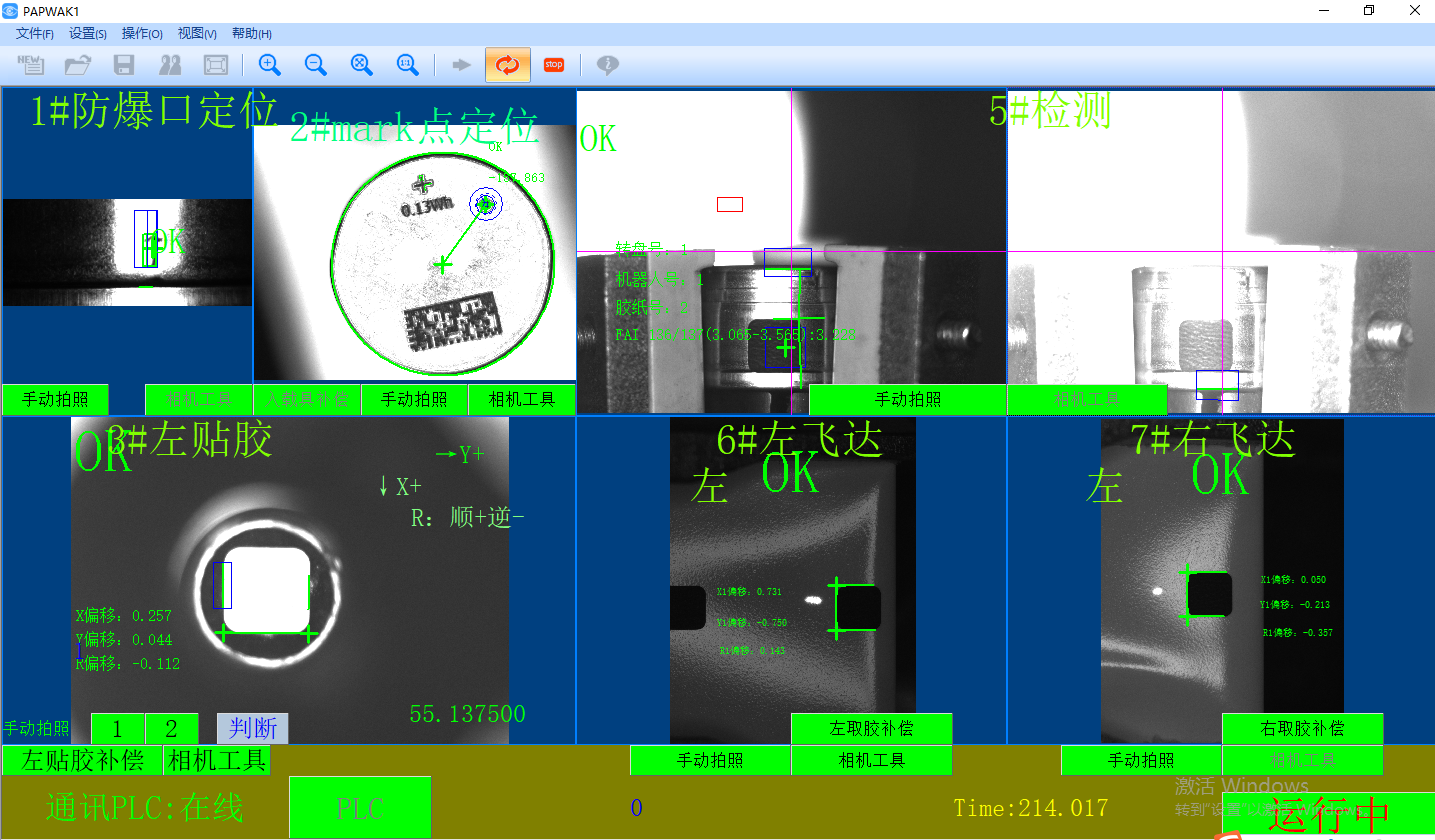

检测视觉效果
 | ||||
 |  |  |  |  |

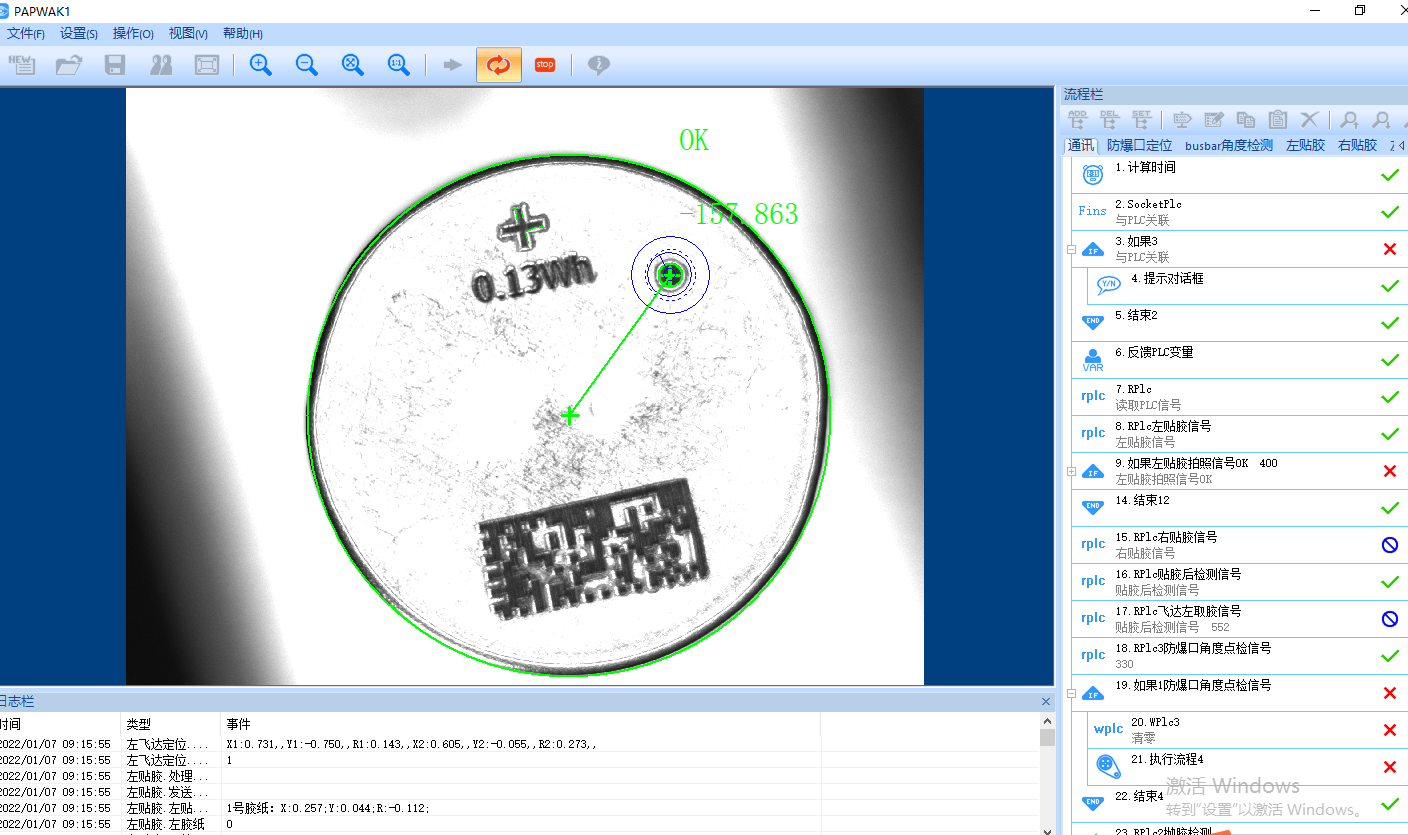

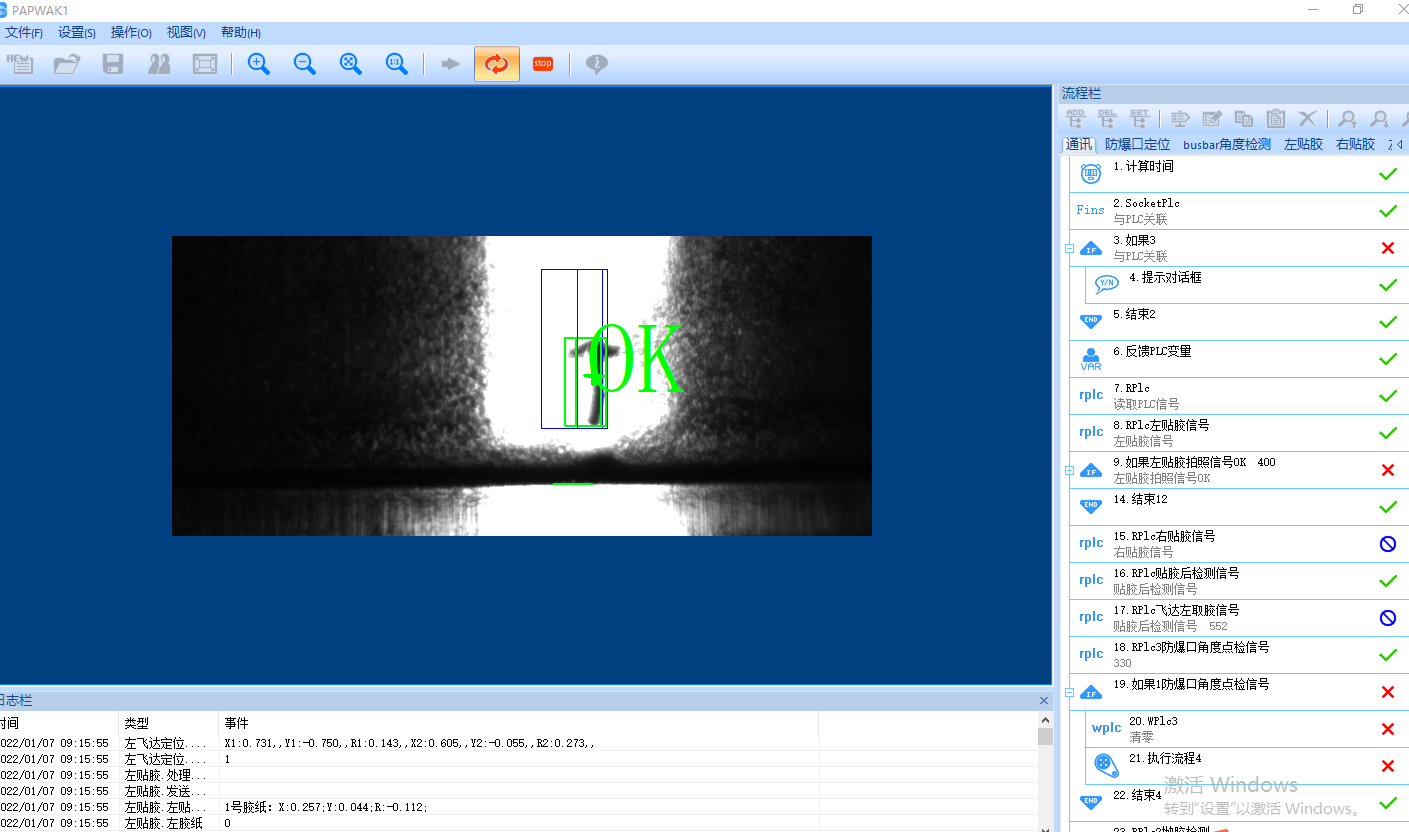

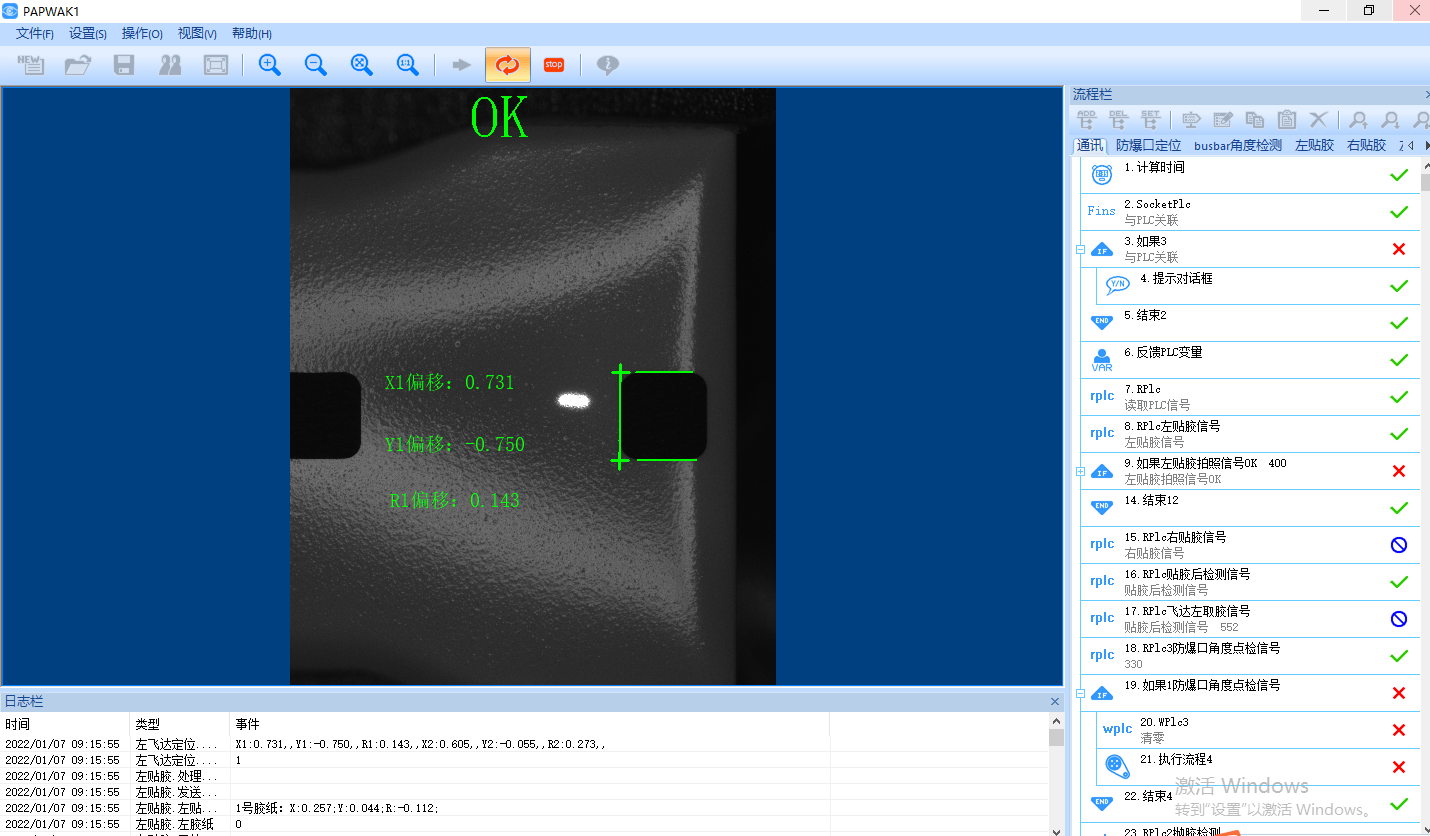

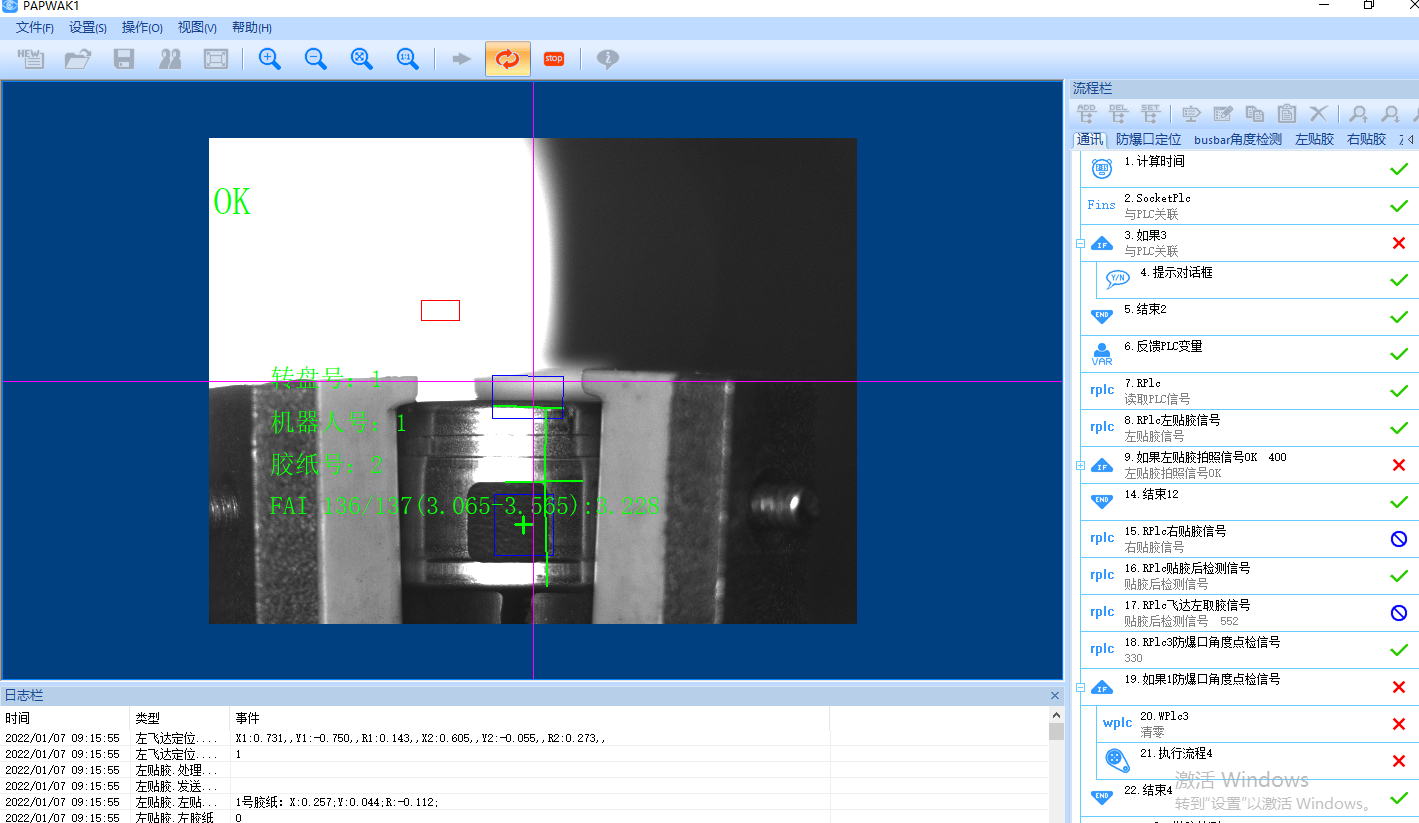

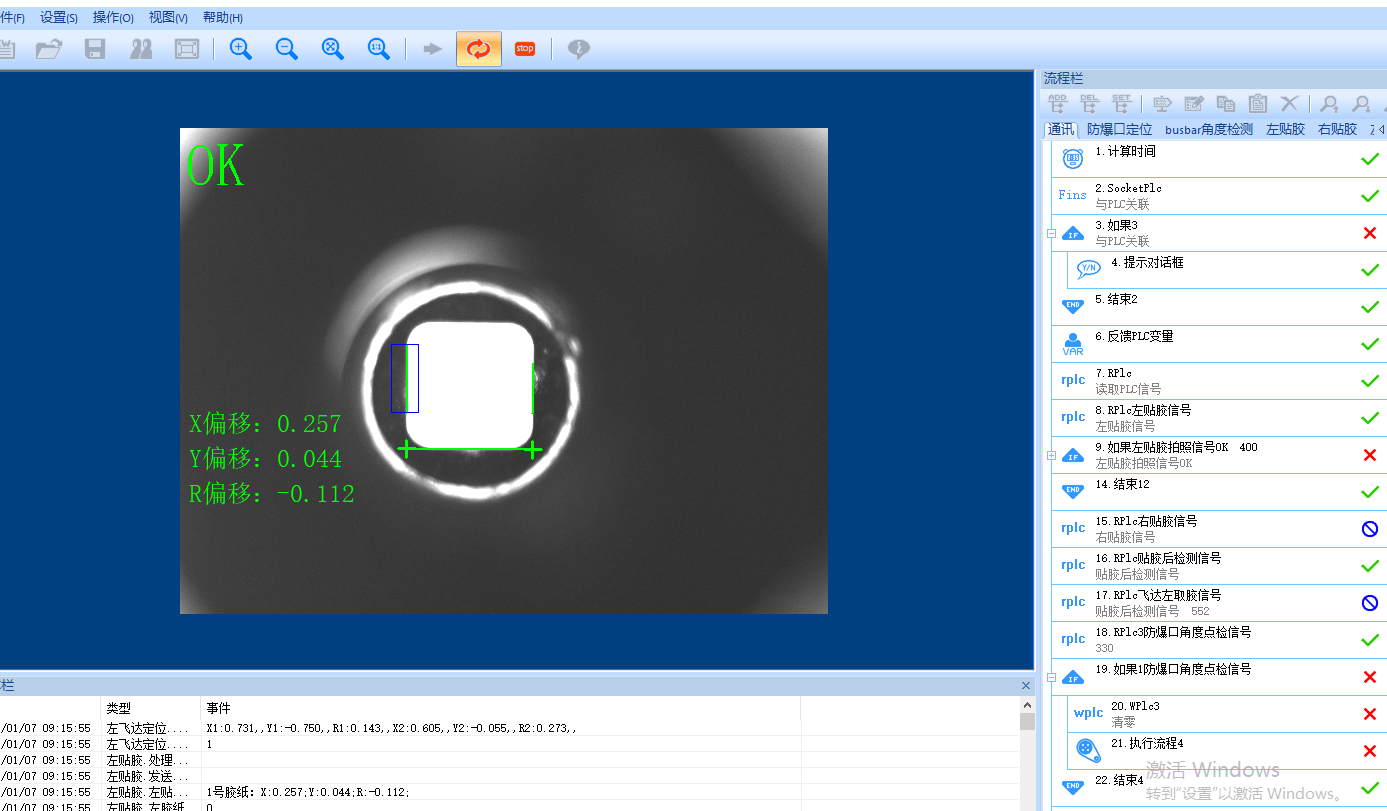

Mark点定位 | 防爆孔定位 | 飞达取胶纸 | 检测胶纸 | 贴防爆孔胶 |
【关键技术和指标分析】
1、电池定位：
相机视野：FOV=20.46x15.35mm；相机工作距离：WD=240mm
检测精度：视觉像素精度=0.0053mm/像素
相机的像素构成：3840*2748，帧率：10fps,Cmos相机像素是1000万
视觉重复定位精度可以做到0.1-1个像素，拍照加定位时间0.2s左右。
2、功能胶定位：
相机视野：FOV=18x14.25mm；相机工作距离：WD=105mm
检测精度：视觉像素精度=0.007mm/像素
相机的像素构成：3840*2748，帧率：10fps,Cmos相机像素是1000万
视觉重复定位精度可以做到0.1-1个像素，拍照加定位时间0.2s左右
3、功能胶检测：
相机视野：FOV=17x12.8mm；相机工作距离：WD=150mm
检测精度：视觉像素精度=0.007mm/像素
相机的像素构成：2592*1944，帧率：14fps,Cmos相机像素是500万
视觉检测精度可以做到5-10个像素，拍照加定位时间0.2s左右
公司历程
深圳市创科自动化控制技术有限公司是一家国家高新技术软件企业,致力于机器视觉软件算法的研究与开发。提供整套机器视觉解决方案、机器视觉软件开发包、机器视觉光源、工业相机、镜头、图像处理器、智能相机等。
软件介绍
硬件介绍
公司荣誉
 |
THANK YOU |
随着新能源汽车的高速发展，国内动力电池产业过去五年复合增长率超150%。动力电池品质的进一步提高和成本的继续下降，需要更多的企业携手共创。创科视觉将更深入了解行业需求，为保障动力电池的品质贡献自己的一份力量。
